LECI thực hiện nâng cấp và đại tu máy ghép ngang cao tần, tăng công suất gia nhiệt, giảm thời gian ép, nâng khả năng ghép tấm gỗ kích thước lớn và vận hành ổn định. Máy ghép ngang cao tần là thiết bị chủ lực trong dây chuyền sản xuất ván ghép tại nhiều nhà máy chế biến gỗ. Sau nhiều năm vận hành liên tục, không ít doanh nghiệp đối mặt với tình trạng máy suy giảm hiệu suất, ảnh hưởng trực tiếp đến chất lượng sản phẩm và tiến độ sản xuất. Bài viết này chia sẻ lại một dự án thực tế: quá trình khảo sát, đại tu và nâng cấp một máy ghép ngang cao tần đã qua nhiều năm sử dụng, giúp khách hàng khôi phục hiệu suất và mở rộng khả năng sản xuất.
Khảo sát hiện trạng và đánh giá thiết bị trước khi nâng cấp
Theo yêu cầu từ nhà máy, khách hàng mong muốn nâng cấp hệ thống nhằm rút ngắn thời gian ép và tăng khả năng ghép các tấm gỗ có kích thước cũng như chiều dày lớn hơn để đáp ứng nhu cầu sản xuất và các đơn hàng mới.

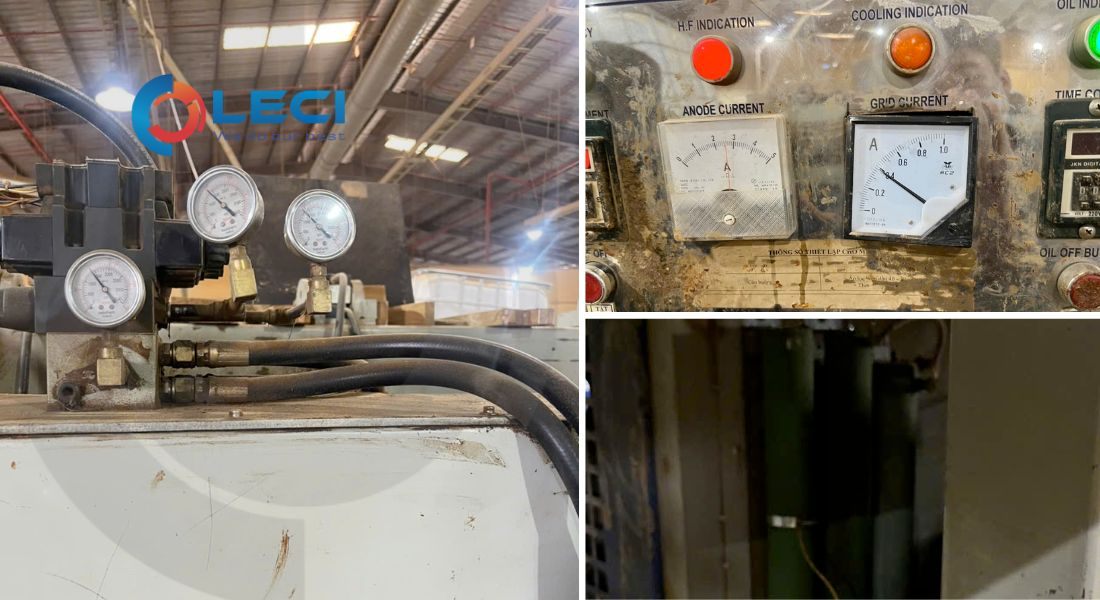

Qua quá trình khảo sát hiện trạng, đo đạc và đánh giá bộ phát cao tần cùng hệ thống điện điều khiển, chúng tôi nhận thấy đèn cao tần FU-834FA đã vận hành trong thời gian dài, dẫn đến hiệu suất phát công suất và khả năng gia nhiệt suy giảm đáng kể. Công suất đầu ra của hệ thống không còn đáp ứng yêu cầu vận hành hiện tại, đặc biệt khi cần gia nhiệt cho các tấm gỗ có chiều dày lớn hơn.
Với công suất còn lại của đèn FU-834FA, năng lượng cao tần không đủ để gia nhiệt xuyên sâu vào toàn bộ chiều dày vật liệu, làm cho lớp keo không đóng rắn đồng đều và không thẩm thấu tốt vào thớ gỗ. Điều này khiến mối ghép không đạt độ bền cơ học và chất lượng liên kết theo yêu cầu của quy trình sản xuất.
Ngoài ra, trong quá trình kiểm tra, hệ thống còn ghi nhận các hiện tượng như phóng điện, rò điện và phát sinh lỗi vận hành thường xuyên, làm giảm độ ổn định của thiết bị, tăng nguy cơ dừng máy ngoài kế hoạch và ảnh hưởng trực tiếp đến năng suất cũng như chất lượng sản phẩm. Vì vậy, việc nâng cấp hệ thống phát cao tần là cần thiết để đảm bảo thiết bị vận hành ổn định, đáp ứng yêu cầu sản xuất hiện tại và nhu cầu mở rộng công suất trong tương lai.

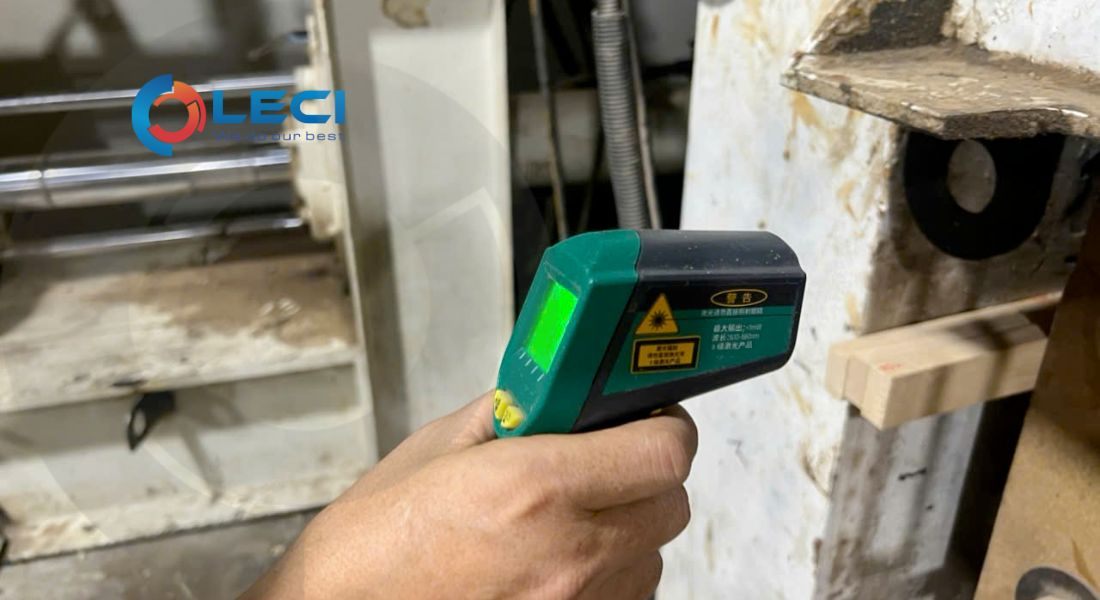

Kiểm tra nhiệt độ khi phóng điện cao tần
Tóm tắt tình trạng máy ghép ngang cao tần:
- Đèn cao tần FU-834FA vận hành lâu năm, hiệu suất phát công suất và khả năng gia nhiệt suy giảm đáng kể.
- Công suất đầu ra không còn đáp ứng yêu cầu vận hành, đặc biệt với tấm gỗ có chiều dày lớn.
- Năng lượng cao tần không đủ gia nhiệt xuyên sâu toàn bộ chiều dày vật liệu.
- Lớp keo đóng rắn không đồng đều, không thẩm thấu tốt vào thớ gỗ.
- Mối ghép không đạt độ bền cơ học và chất lượng liên kết theo yêu cầu.
- Xuất hiện hiện tượng phóng điện, rò điện trong quá trình vận hành.
- Phát sinh lỗi vận hành thường xuyên, giảm độ ổn định thiết bị.
- Nguy cơ dừng máy ngoài kế hoạch cao, ảnh hưởng trực tiếp đến năng suất và chất lượng sản phẩm.
Kết luận: Cần nâng cấp và đại tu máy ghép ngang cao tần để đảm bảo vận hành ổn định, đáp ứng sản xuất hiện tại và mở rộng công suất trong tương lai.
Phương án nâng cấp và đại tu đã triển khai
Thay thế đèn cao tần công suất lớn hơn
Sau khi thống nhất phương án kỹ thuật với khách hàng, chúng tôi tiến hành thay thế đèn cao tần FU-834FA đã suy giảm hiệu suất bằng đèn FU-836F có công suất lớn hơn. Khác với phương án chỉ khôi phục công suất thiết kế ban đầu, giải pháp này được xây dựng dựa trên nhu cầu thực tế của nhà máy về rút ngắn thời gian ép, tăng chiều dày vật liệu và mở rộng khả năng gia công các tấm gỗ kích thước lớn.
Việc nâng cấp lên đèn công suất cao hơn giúp hệ thống tăng đáng kể năng lượng cao tần cung cấp đến vật liệu, cải thiện khả năng gia nhiệt xuyên sâu, đảm bảo keo đóng rắn đồng đều trên toàn bộ chiều dày tấm ghép, đồng thời giảm thời gian ép và nâng cao năng suất sản xuất.

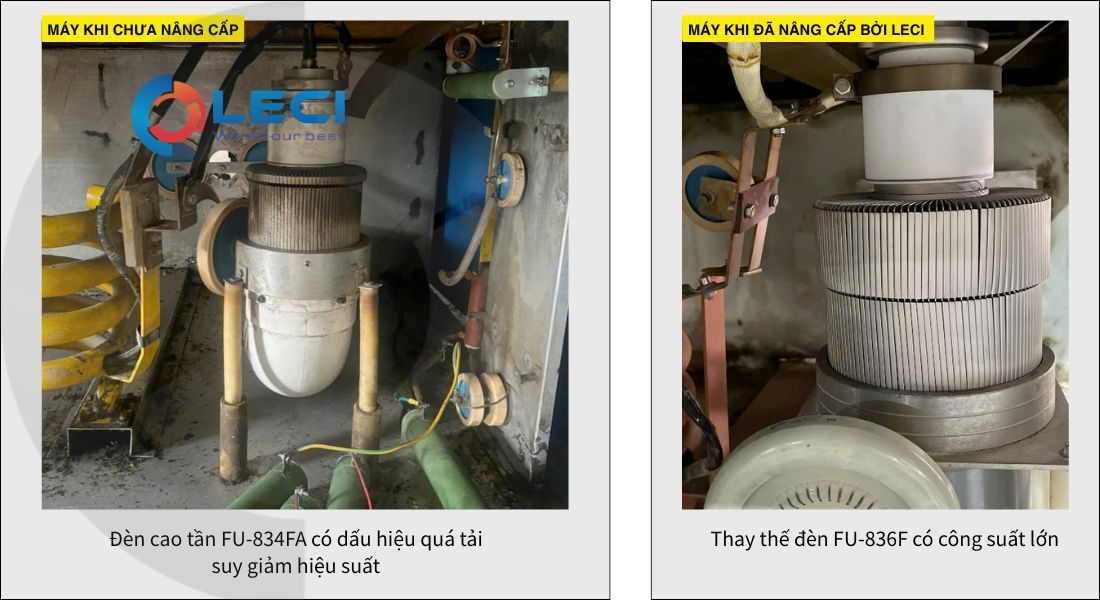

Hình ảnh bóng đèn trước và sau khi nâng cấp
Đại tu hệ thống điện cao tần
Toàn bộ hệ thống điện cao tần được kiểm tra và đánh giá theo tiêu chuẩn kỹ thuật, bao gồm biến áp cao tần, tụ điện, tụ sứ, mạch nguồn và các linh kiện liên quan.
Các linh kiện có dấu hiệu lão hóa, suy giảm khả năng cách điện hoặc không còn đáp ứng yêu cầu vận hành được thay thế hoàn toàn nhằm loại bỏ các nguyên nhân gây phóng điện, rò điện và mất ổn định công suất, đồng thời khôi phục độ tin cậy của hệ thống trong quá trình vận hành liên tục.

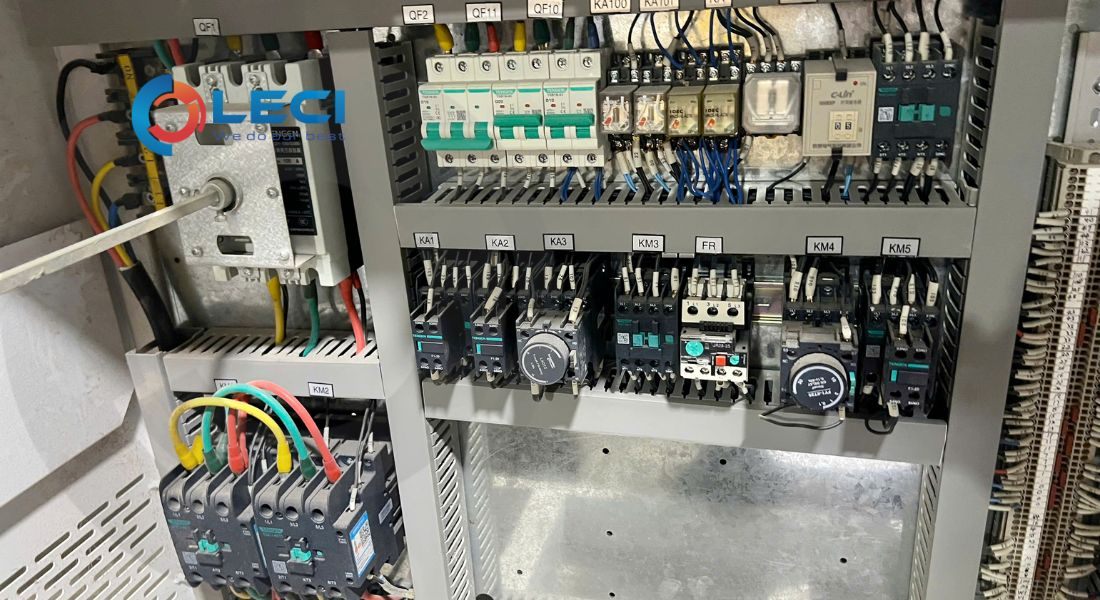

Hình ảnh thực tế: Hệ thống điện sau khi đại tu
Thay thế bảng nhôm tấm bằng tụ chân không
Một trong những hạng mục nâng cấp quan trọng là thay thế cơ cấu điều chỉnh năng lượng bằng bảng nhôm tấm truyền thống bằng tụ điện chân không CKTB1500.
So với cơ cấu cũ, tụ chân không mang lại nhiều ưu điểm vượt trội:
- Điều chỉnh công suất và phối hợp trở kháng của mạch cao tần chính xác, ổn định hơn.
- Khả năng chịu điện áp và cách điện cao, giảm đáng kể nguy cơ phóng điện trong quá trình vận hành.
- Giảm tổn hao năng lượng, nâng cao hiệu suất truyền công suất RF đến điện cực gia nhiệt.
- Tăng độ ổn định của hệ thống và kéo dài tuổi thọ các linh kiện cao tần.

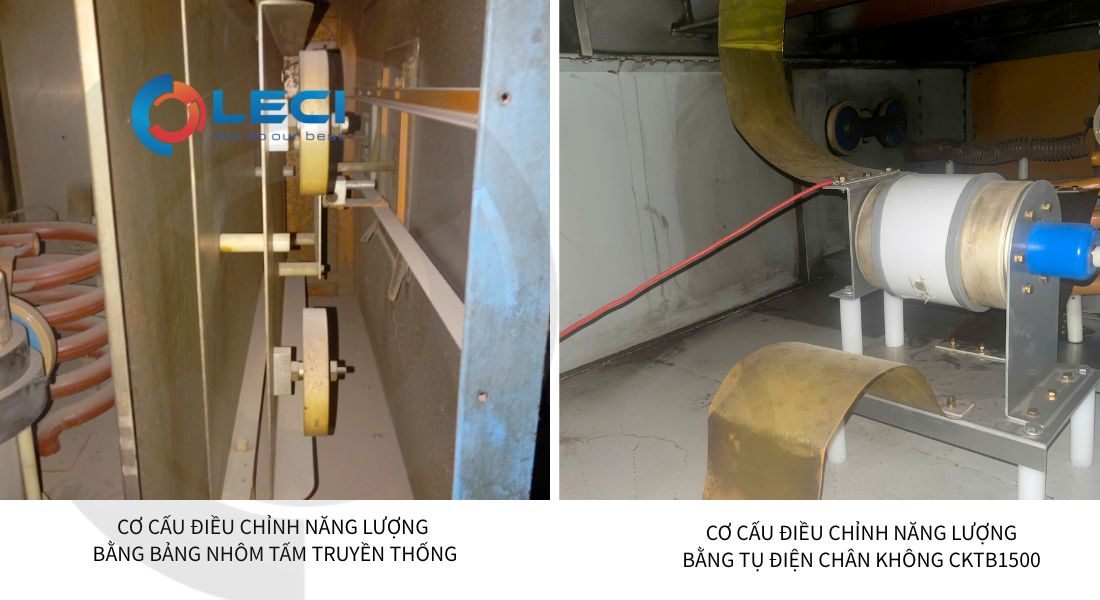

Hình ảnh trước và sau khi thay thế bảng nhôm tấm bằng tụ chân không
Căn chỉnh thông số mạch cao tần
Sau khi thay thế đèn phát công suất mới, toàn bộ mạch cao tần được hiệu chỉnh và cân chỉnh lại theo đúng thông số kỹ thuật của nhà sản xuất.
Các hạng mục thực hiện bao gồm:
- Hiệu chỉnh điện trở phân cực trên điện cực Grid nhằm đảm bảo đèn hoạt động trong vùng công suất tối ưu.
- Thay thế các tụ điện bằng đúng giá trị thiết kế thay vì sử dụng linh kiện có thông số tương đương như trước đây.
- Cân chỉnh lại toàn bộ mạch cộng hưởng và phối hợp trở kháng để hệ thống hoạt động ổn định, đạt hiệu suất truyền công suất cao nhất.
Việc tối ưu này giúp hạn chế hiện tượng quá tải, phát nhiệt bất thường và đảm bảo hệ thống vận hành ổn định sau khi nâng cấp.

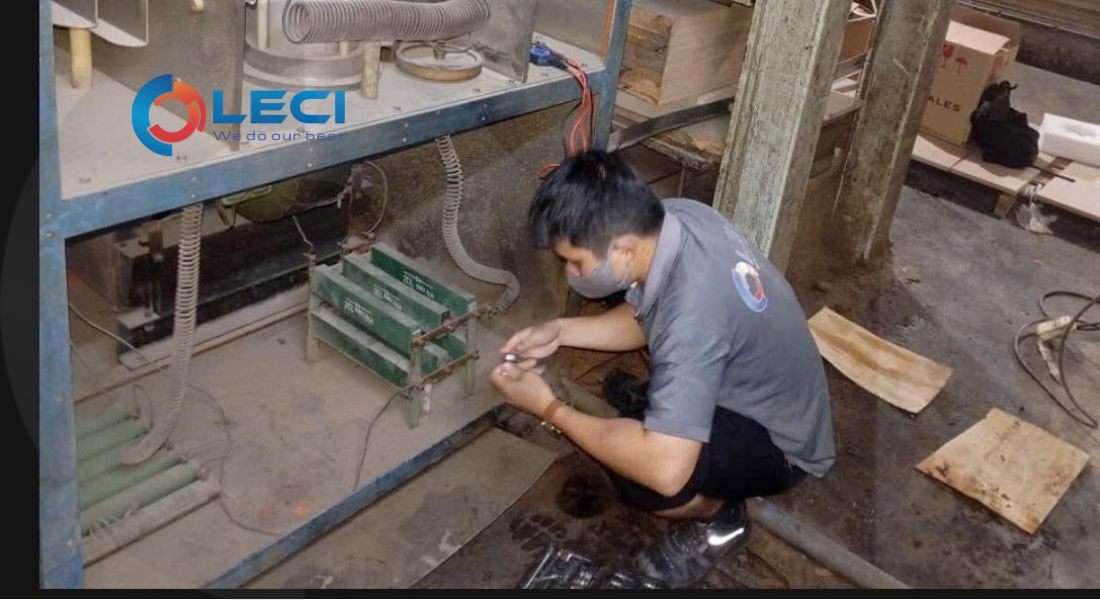

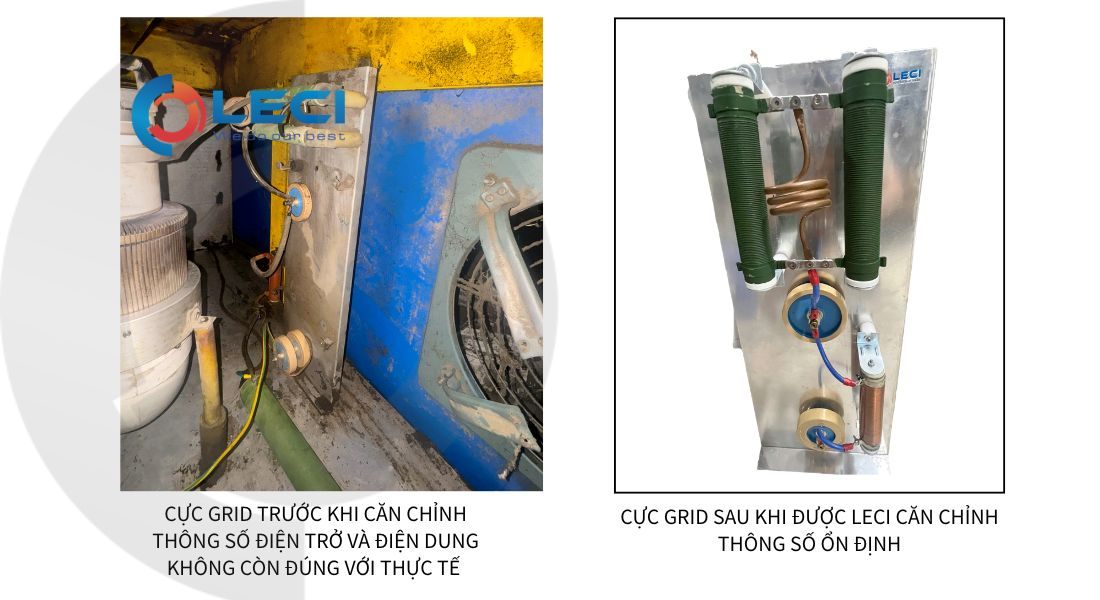

Hiệu chỉnh điện trở phân cực trên điện cực Grid
Nâng cấp hệ thống điều khiển và bảo vệ
Hệ thống điều khiển và các mạch bảo vệ được nâng cấp nhằm tăng cường khả năng giám sát và phát hiện sự cố trong thời gian thực.
Các chức năng bảo vệ được tối ưu giúp thiết bị tự động ngắt khi phát hiện các hiện tượng bất thường như quá tải, phóng điện hoặc mất ổn định công suất, qua đó nâng cao mức độ an toàn cho người vận hành, giảm thiểu thời gian dừng máy và hạn chế nguy cơ hư hỏng thiết bị.
Điều chỉnh cơ cấu ép đáp ứng khổ ván lớn hơn
Để đáp ứng yêu cầu gia công các tấm gỗ có kích thước lớn hơn, chúng tôi tiến hành tính toán và cải tiến cơ cấu ép, bao gồm việc bố trí lại hệ thống xy-lanh và bàn ép.
Giải pháp này giúp mở rộng phạm vi gia công mà vẫn đảm bảo lực ép được phân bố đồng đều trên toàn bộ bề mặt tấm gỗ, từ đó nâng cao chất lượng mối ghép, giảm sai lệch trong quá trình ép và đáp ứng yêu cầu sản xuất đối với các sản phẩm có kích thước lớn.
Căn chỉnh dòng điện ép phù hợp
Nghiệm thu và đánh giá sau khi kỹ sư LECI tiến hành nâng cấp
Nghiệm thu sau khi nâng cấp
Sau khi hoàn tất quá trình nâng cấp và đại tu, đội ngũ kỹ thuật LECI đã tiến hành chạy thử và nghiệm thu trực tiếp tại nhà máy. Kết quả cho thấy máy ghép ngang cao tần vận hành ổn định, toàn bộ các thông số về công suất phát, hệ thống điều khiển và cơ cấu ép đều đáp ứng yêu cầu thiết kế. Trong suốt quá trình chạy thử, thiết bị hoạt động liên tục, không xuất hiện hiện tượng phóng điện, rò điện hay báo lỗi, đảm bảo độ ổn định cho dây chuyền sản xuất.
Để đánh giá chất lượng mối ghép trong điều kiện thực tế, các mẫu thành phẩm sau khi ép được kiểm tra trực tiếp bằng thử nghiệm va đập. Cụ thể, mẫu gỗ sau khi ghép được thả rơi tự do từ độ cao khoảng 2 mét xuống nền cứng và lặp lại nhiều lần. Kết quả cho thấy mối ghép vẫn liên kết chắc chắn, không xuất hiện hiện tượng bong tách, nứt gãy hoặc tách lớp keo, chứng minh khả năng thẩm thấu và đóng rắn của keo đã đạt yêu cầu.
Bên cạnh đó, bề mặt thành phẩm sau gia công đạt độ phẳng tốt, chất lượng mối ghép đồng đều và đáp ứng các tiêu chuẩn về độ bền cơ học theo yêu cầu của nhà máy. Kết quả nghiệm thu xác nhận hệ thống sau khi nâng cấp không chỉ khôi phục hiệu suất vận hành mà còn đáp ứng mục tiêu nâng cao năng suất, rút ngắn thời gian ép và gia công các tấm gỗ có kích thước lớn hơn theo yêu cầu của khách hàng.

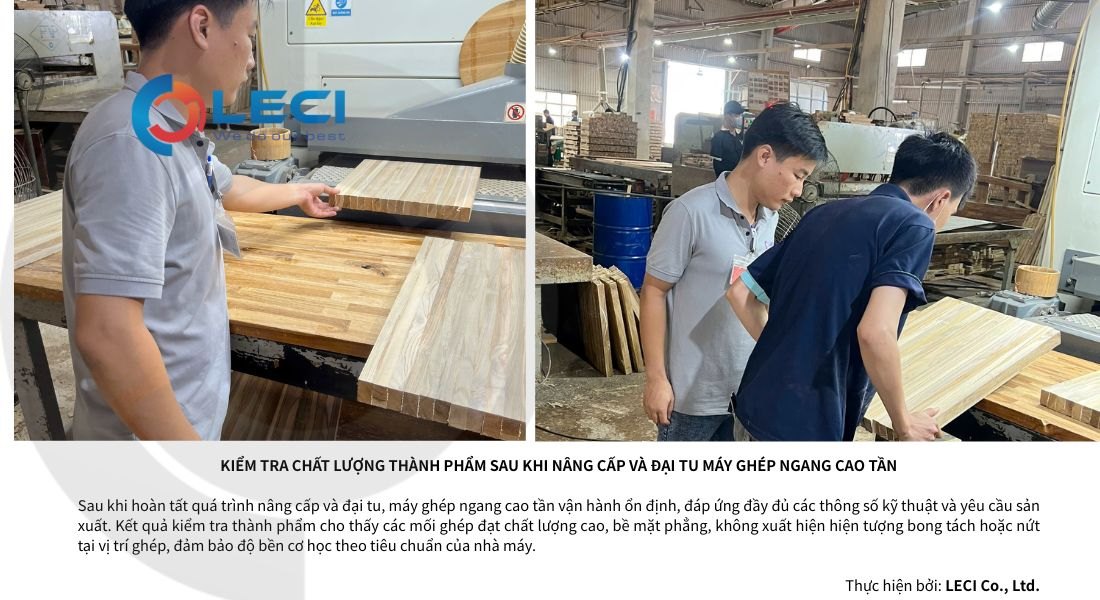

Hình ảnh nghiệm thu chất lượng sản phẩm sau khi nâng cấp máy ghép ngang cao tần
Đánh giá sau khi nâng cấp
Sau khi hoàn thành toàn bộ quá trình nâng cấp và đại tu máy ghép ngang cao tần, hệ thống phát cao tần đã được khôi phục và vận hành ổn định theo các thông số kỹ thuật thiết kế. Công suất phát được cải thiện đáng kể, giúp quá trình gia nhiệt diễn ra nhanh và đồng đều hơn trên toàn bộ chiều dày vật liệu.
Nhờ khả năng gia nhiệt xuyên sâu được nâng cao, lớp keo đóng rắn hoàn toàn và thẩm thấu tốt vào thớ gỗ, tạo nên mối ghép có độ bền cơ học cao, đáp ứng đầy đủ các yêu cầu về chất lượng thành phẩm của nhà máy.
Bên cạnh việc nâng cao chất lượng sản phẩm, thời gian ép cho mỗi chu kỳ sản xuất cũng được rút ngắn đáng kể so với trước khi nâng cấp, góp phần tăng năng suất và cải thiện hiệu quả vận hành của dây chuyền.
Sau quá trình đại tu máy ghép cao tần, các hiện tượng phóng điện, rò điện và báo lỗi trong quá trình vận hành đã được loại bỏ, giúp thiết bị hoạt động ổn định, giảm nguy cơ dừng máy ngoài kế hoạch và nâng cao độ tin cậy của toàn bộ hệ thống.
Đặc biệt, sau khi nâng cấp công suất và cải tiến cơ cấu ép, máy đã đáp ứng được yêu cầu gia công các tấm gỗ có kích thước và chiều dày lớn hơn theo đúng mục tiêu ban đầu của khách hàng. Nhờ đó, nhà máy có thể mở rộng năng lực sản xuất mà không cần đầu tư thêm một dây chuyền mới, tối ưu đáng kể chi phí đầu tư.
Kết quả kiểm tra thành phẩm sau công đoạn gia công hoàn thiện cho thấy các mối ghép đạt yêu cầu về độ phẳng, không xuất hiện hiện tượng bong tách hoặc nứt tại vị trí ghép, đồng thời đáp ứng các tiêu chuẩn về độ bền cơ học và chất lượng sản phẩm theo quy định của nhà máy.

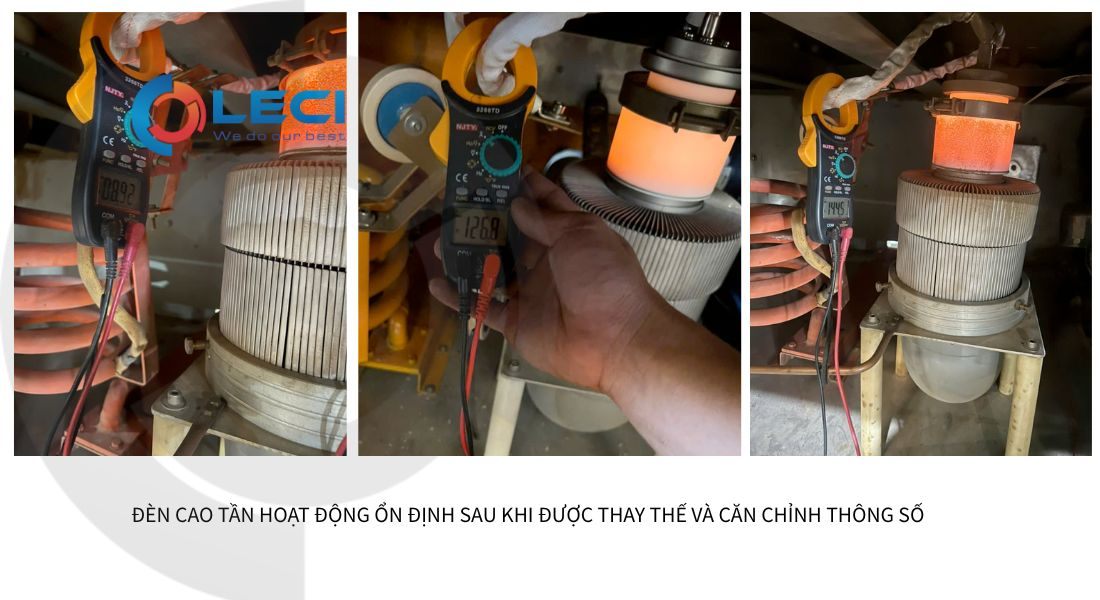

Hình ảnh nghiệm thu: Đèn cao tần hoạt động ổn đinh
Bài học từ dự án: Giá trị của việc đại tu và nâng cấp định kỳ
Dự án cho thấy một thực tế phổ biến tại nhiều nhà máy sản xuất: các dấu hiệu suy giảm như thời gian ép tăng, chất lượng mối ghép giảm, công suất gia nhiệt yếu hoặc thiết bị thường xuyên phát sinh lỗi thường chỉ được xử lý khi đã ảnh hưởng nghiêm trọng đến sản xuất.
Trên thực tế, nếu hệ thống được kiểm tra và đánh giá định kỳ, các dấu hiệu xuống cấp của đèn cao tần, linh kiện cách điện và mạch công suất có thể được phát hiện sớm. Điều này giúp doanh nghiệp chủ động xây dựng kế hoạch bảo trì hoặc đại tu, hạn chế tối đa thời gian dừng máy ngoài kế hoạch, giảm chi phí sửa chữa khẩn cấp và đảm bảo tiến độ sản xuất.
Quan trọng hơn, đại tu máy ghép ngang cao tần không chỉ đơn thuần là khắc phục hư hỏng để thiết bị hoạt động trở lại. Đây còn là cơ hội để nâng cấp hệ thống theo nhu cầu sản xuất hiện tại, chẳng hạn như tăng công suất, rút ngắn chu kỳ ép, mở rộng kích thước sản phẩm hoặc cải thiện độ ổn định của thiết bị. Nhờ đó, doanh nghiệp có thể khai thác tối đa giá trị của thiết bị hiện có và kéo dài vòng đời đầu tư với chi phí thấp hơn đáng kể so với việc thay thế bằng một hệ thống mới.
LECI tiến hành đại tu, bảo dưỡng nâng cấp máy ghép ngang cao tần tại Nhà máy khách hàng
Kết luận
Dự án nâng cấp và đại tu máy ghép ngang cao tần là minh chứng cho thấy việc đánh giá đúng hiện trạng thiết bị, xác định chính xác nguyên nhân gốc rễ và lựa chọn giải pháp kỹ thuật phù hợp có thể mang lại hiệu quả đầu tư rất cao.
Thông qua việc thay thế đèn cao tần công suất lớn hơn, đại tu toàn bộ hệ thống điện cao tần, tối ưu mạch cộng hưởng, nâng cấp hệ thống điều khiển và cải tiến cơ cấu ép, thiết bị không chỉ được khôi phục khả năng vận hành ổn định mà còn đạt hiệu suất vượt trên cấu hình ban đầu, đáp ứng các yêu cầu sản xuất mới của nhà máy.
Đối với các doanh nghiệp đang sử dụng máy ghép cao tần đã vận hành trong nhiều năm nhưng vẫn còn nền tảng cơ khí tốt, đại tu kết hợp nâng cấp là giải pháp mang lại hiệu quả kinh tế cao, giúp tăng năng suất, cải thiện chất lượng sản phẩm, kéo dài tuổi thọ thiết bị và tối ưu chi phí đầu tư so với việc thay thế toàn bộ dây chuyền.
