Bộ Điều Khiển Cypcut - Những loại thông dụng nhất hiện nay

Bên cạnh các bộ phận khác như nguồn máy, đầu cắt laser,… không thể không kể đến bộ phận bộ điều khiển khi nó đóng vai trò lớn trong việc đảm bảo sự trơn tru trong hoạt động và chất lượng sản phẩm máy cắt laser tạo ra. Cùng tìm hiểu bộ điều khiển Cypcut và các phân loại phổ biến của bộ phận này trong bài viết sau đây.

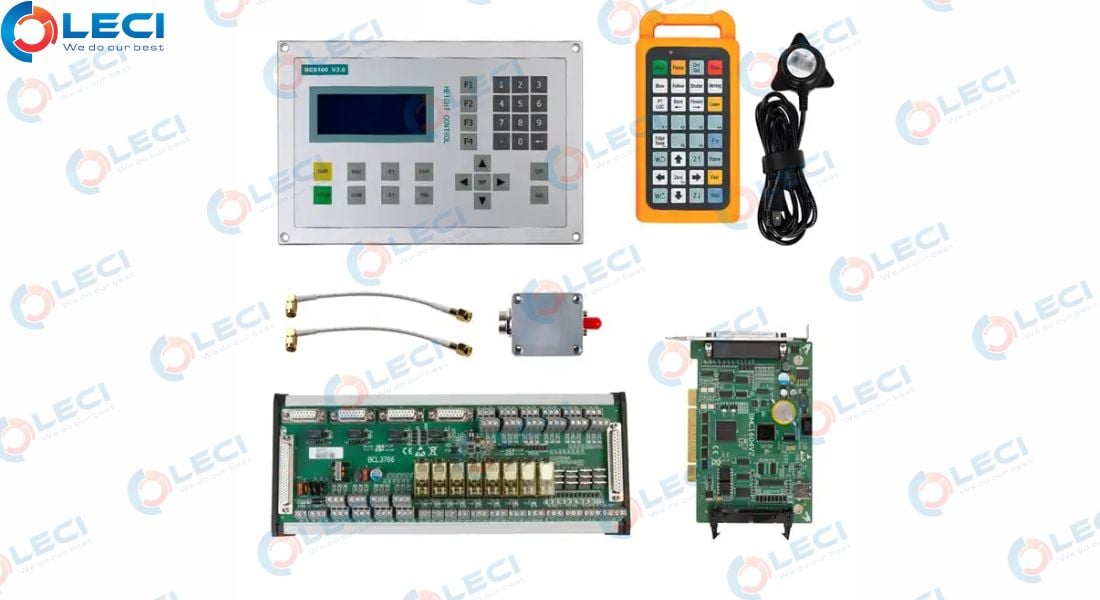

Bộ phận bộ điều Khiển Cypcut

Nói đến công nghệ cắt laser là nói đến việc dùng một chùm tia laser mạnh làm tan chảy, đốt cháy, để cắt các vật liệu theo mẫu thiết kế, hình dạng theo yêu cầu. Ngày nay, ở nhiều lĩnh vực sản xuất như cơ khí, nội thất, xây dựng,…đều có thể thấy các ứng dụng rộng rãi của máy cắt laser.

Một chiếc máy laser tốt có thể dễ dàng xử lý các loại vật liệu kim loại như sắt, thép, đồng, kẽm, inox,…tối ưu công suất và đem lại hiệu quả sản xuất nhanh chóng, tiện lợi cho doanh nghiệp.

bo-dieu-khien-cypcut-1

Máy cắt laser được sử dụng nhiều trong sản xuất

Có nhiều bộ phận cấu thành một chiếc máy cắt laser như khung máy, nguồn cắt, đầu cắt, động cơ…song, ít ai biết bộ điều khiển cắt laser cũng đóng vai trò quan trọng không kém.

Bộ điều khiển cắt laser là hệ thống các tập tin liên kết với nhau giúp máy cắt laser nhận được những thiết kế từ máy, thực hiện cắt và đưa ra những sản phẩm đảm bảo đường nét chính xác, thẩm mỹ theo đúng yêu cầu ban đầu. Và một trong những bộ điều khiển cắt laser phổ biến nhất chính là bộ điều khiển cypcut.

Phần mềm Cypcut

Bộ điều khiển Cypcut được thiết kế chuyên dùng cho lĩnh vực gia công kim loại tấm. Các tính năng chính của bộ điều khiển gồm: điều khiển và kiểm soát quy trình cắt với những chức năng như xử lý đồ họa, cài đặt tham số, chỉnh sửa quy trình cắt, tùy chỉnh, bố cục cắt, lập kế hoạch lớp đường dẫn, mô phỏng và các công việc khác liên quan đến điều khiển quy trình cắt.

Những ưu điểm chính của bộ điều khiển Cypcut gồm:

  • Với các máy có cài đặt Control Card, Cypcut có thể sử dụng tất cả các chứng năng như mô phỏng, lập trình, thiết kế bản vẽ và đặc biệt là khả năng kiểm soát quá trình cắt thực tế. Thậm chí với các máy không có Control Card, ngoài việc kiểm soát thiết kế thời gian thực thì bộ điều khiển Cypcut vẫn có thể thực hiện các chức năng còn lại dễ dàng.

  • Chức năng tùy chọn nesting tự động giúp sắp xếp, căn phôi chung đường cắt giúp tiết kiệm phôi và thời gian cắt, tăng năng suất và hiệu quả hoạt động.

  • Khả năng tự điều chỉnh nâng hạ mỏ cắt theo bề mặt phôi, tránh vật cản

  • Cảnh báo áp suất khí thấp và cao, cảnh báo khi có va chạm mỏ cắt

  • Nhớ trạng thái khi xảy ra sự cố, mất điện

  • Chức năng lấy dấu, khắc chữ, cắt bù đem lại độ chính xác và tính thẩm mỹ sản phẩm cao

  • Giao diện đơn giản, dễ sử dụng, người sử dụng không cần có trình độ chuyên môn quá cao cũng có thể vận hành được.

  • Có thể vẽ hình tương tự như autocad và thao tác cắt hình ngay trên máy

  • Bộ điều khiển Cypcut hỗ trợ các phần mềm đồ họa như AI, PLT…đồng thời nhận file DXF và lọc thông tin từ AutoCAD, dễ dàng sử dụng và đem lại khả năng tích hợp cao cho bất kỳ phần mềm nào doanh nghiệp đang sở hữu.

Với những ưu điểm đó, không khó hiểu khi bộ điều khiển Cypcut được nhiều doanh nghiệp sử dụng cùng với máy cắt laser để tối ưu chất lượng sản phẩm lẫn hiệu quả sản xuất.

Một số bộ điều khiển Cypcut thông dụng

Cùng điểm qua một số bộ điều khiển Cypcut phổ biến sau đây.

Bộ điều khiển Cypcut FSCUT1000

Bộ điều khiển Cypcut FSCUT1000 là giải pháp phù hợp để cắt laser với các máy công suất nhỏ, tích hợp bộ điều khiển chuyển động và điều khiển chiều cao, là một sự lựa chọn tiết kiệm chi phí cho doanh nghiệp.

bo-dieu-khien-cypcut-2

Bộ điều khiển Cypcut FSCUT1000

Thông số kỹ thuật bộ điều khiển Cypcut:

Mẫu

FSCUTT1000

Thẻ điều khiển

BMC1603

Bảng đầu cuối I/O.

BCL4562

Tín hiệu điều khiển động cơ

X/Y1/Y2 trục  đầu ra xung,  tần số tối đa 3MHz

Trục đầu ra tương tự trục Z, -10~+10V

Cổng trục X/Y/Z nhận  phản hồi bộ mã hóa,   tần số lấy mẫu cao nhất 10MHz

Đầu vào chuyên dụng

6  đầu vào giới hạn: +/-giới hạn cho  các trục X/Y1/Z

Đầu vào thông thường

6 đầu vào: Tùy chọn mức thấp đang hoạt động theo mặc định , hỗ trợ CHẾ độ NO và NC .

Phần mềm

    Phần mềm điều khiển cắt laser Cypcut

Loại giao diện

32-bit PCI bus, 132MB/S

Nguồn điện

24V DC/2A

Môi trường làm việc

Nhiệt độ: 0-55ºC

Độ ẩm: 5%-95% (không ngưng tụ)

Đầu ra chuyên dụng

  Đầu ra 2 DA: 0~10V,50mA

1  đầu ra PWM: 5V/24V  cho tùy chọn, độ chính xác  50KHz (0.1%)

Đầu ra thông thường

8 đầu ra, công suất tải 30V DC/5A



Bộ điều khiển Cypcut FSCUT2000

Bộ điều khiển Cypcut FSCUT2000 là hệ thống điều khiển mạch hở được thiết kế đặc biệt cho ngành sản xuất thép tấm, với những ưu điểm tuyệt vời như dễ lắp đặt, dễ điều chỉnh, đồng thời vẫn giữ vững các tính năng đảm bảo hiệu suất.

bo-dieu-khien-cypcut-2

Bộ điều khiển Cypcut FSCUT2000

Thông số kỹ thuật của hệ thống điều khiển Cypcut:

Mẫu

FSCEUT2000S

Thẻ điều khiển

BMC2104

  Bảng đầu cuối I/O.

BCL3766

  Tín hiệu điều khiển động cơ

X/Y1/Y2/W trục  đầu ra xung,  tần số tối đa 3MHz

  Cổng trục X/Y1/Y2 nhận  phản hồi bộ mã hóa,   tần số lấy mẫu cao nhất 10MHz

  Có thể  gán cổng trục W làm  trục xoay hoặc   thiết bị lấy nét tự động

 Đầu vào chuyên dụng

8  đầu vào giới hạn: +/-giới hạn cho  các trục X/Y1/Y2/W.

4 đầu vào ban đầu: X / Y1 / Y2 / W trục đầu  vào tín hiệu ban đầu:

 Đầu vào thông thường

15 đầu vào: Tùy chọn mức thấp đang hoạt động theo mặc định , hỗ trợ CHẾ độ NO và NC .

IN3~IN15 có thể chuyển đổi giữa hoạt động thấp và hoạt động cao

Phần mềm

    Phần mềm điều khiển cắt laser Cycut

 Loại giao diện

 BUS PCIE, X16, 250MB/S

 Nguồn điện

24V DC/2A

 Môi trường làm việc

Nhiệt độ: 0-55ºC

Độ ẩm: 5%-95% (không ngưng tụ)

 Đầu ra chuyên dụng

  Đầu ra 2 da: 0~10V,50mA

1  đầu ra PWM: 5V/24V  cho tùy chọn, độ chính xác  50KHz (0.1%)

 Đầu ra thông thường

  Đầu ra rơle 8,  công suất tải 250V AC/5A, 30V DC/5A

12 đầu ra thyristor,  dung lượng tải DC 24V/500mA



Bộ điều khiển Cypcut FSCUT3000

Hệ thống điều khiển Cypcut FSCUT3000 chuyên sử dụng để cắt laser vòng hở, cắt và hỗ trợ các vật liệu ống tiêu chuẩn như hình chữ nhật, hình tròn…các thanh thép, kim loại hình T, UU, H, L…

bo-dieu-khien-cypcut-4

Bộ điều khiển Cypcut FSCUT3000

Thông số kỹ thuật của bộ điều khiển Cypcut:

Mẫu

FSCUTT3000

Phần mềm

Phần mềm cắt ống TubePro/Phần mềm cắt tấm CypCut

Thẻ điều khiển

BMC1805

Loại giao diện

BUS PCI 32-bit, 132 MB/s

Bảng đầu cuối I/O

BCL3766

Nguồn điện

24V DC/2A

Tín hiệu điều khiển động cơ

X/Y1/Y2/W trục đầu ra xung,  tần số tối đa 3MHz

  Cổng trục X/Y1/Y2 nhận  phản hồi bộ mã hóa,   tần số lấy mẫu cao nhất 10MHz

Cổng trục W 10 MHz có thể được chỉ định cho trục quay hoặc bộ phận lấy nét tự động

Môi trường làm việc

Nhiệt độ: 0-55  oC

Độ ẩm: 5%-95% (không ngưng tụ)

Đầu vào chuyên dụng

8 đầu vào giới hạn:+/-giới hạn cho 4 trục X/Y1/Y2/W

4 origin inputs:X / Y1 / Y2 / W axis origin

Đầu ra chuyên dụng

2 DA: 0~10V, 50mA

1PWM với 5V/24V tùy chọn, độ chính xác 5KHz (0,1%)

Đầu vào thông thường

15 đầu vào: 12 đầu vào hoạt động ở mức độ thấp, 3 đầu vào có thể chuyển đổi dây sang hoạt động ở mức cao.

Đầu ra thông thường

8 ngõ ra rơle, công suất tải 250V AC/5A, 30V DC/5A

12 đầu ra thyristor, DC 24V/500mA



Bộ điều khiển Cypcut FSCUT4000

Hệ thống điều khiển Cypcut FSCUT4000 là hệ thống vòng kín tốc độ cao, có độ chính xác cao với các chức năng nâng cao như điều chỉnh tự động, điều khiển ghép chéo, đục lỗ thông minh…

bo-dieu-khien-cypcut-5

Bộ điều khiển Cypcut FSCUT4000

Thông số kỹ thuật của bộ điều khiển Cypcut:

Kiểm soát cổng

Tín hiệu điều khiển động cơ

Đầu ra analog 4 trục, -10V-+10V

Kênh phản hồi bộ mã hóa 4 trục, lên tới 10 MHz

Nguồn gốc của từng trục, giới hạn -/+, tín hiệu đầu vào đặc biệt cho cảnh báo servo

Kích hoạt servo cho từng trục, tín hiệu đầu ra chuyên dụng để xóa cảnh báo

Hiệu suất điều khiển chuyển động

Chu kỳ điều khiển 1ms

Tăng giảm tốc hình chữ S có lọc

Tốc độ hướng về phía trước, tăng giảm tốc độ thông minh tại điểm uốn

Giới hạn tốc độ hồ quang nhỏ, phân tích độ cong cục bộ

Làm mịn góc

Tín hiệu điều khiển laser

1 tín hiệu PWM, công tắc quay số để chọn 24V hoặc 5V

Tín hiệu đầu ra analog 3 kênh 0 ~ 10V

Tín hiệu đầu vào tương tự 1 kênh 0 ~ 10V

Chức năng I/O

12 đầu vào đa năng

20 đầu ra chung: 6 đầu ra rơle, 14 đầu ra theo bộ phát thyristor.

Môi trường làm việc

Nhiệt độ: 0 ~ 55 độ C

Độ ẩm: 5%~90% không ngưng tụ

Nguồn điện

24V, 2A



Bộ điều khiển Cypcut FSCUT5000

Một hệ thống điều khiển khác được ưa chuộng không kém đó là bộ điều khiển Cypcut FSCUT5000 với thiết kế đặc biệt cho cấu trúc phân phối 3 mâm cặp và 2 mâm cặp, độ chính xác cao và gia tăng đáng kể hiệu suất cho doanh nghiệp.

bo-dieu-khien-cypcut-6

Bộ điều khiển Cypcut FSCUT5000

Thông tin bộ điều khiển Cypcut:

  • Đầu ra xung tốc độ cao 3 trục, Tần số tối đa: 3 MHz.

  • Kênh phản hồi bộ mã hóa 3 trục, tần số tối đa gấp 4 lần: 8 MHz.

  • Độ chính xác điều khiển: 0,03mm; Độ chính xác quỹ đạo thực tế: 0,05mm.

  • Độ chính xác của vị trí: 0,001mm; Độ chính xác định vị lặp lại: 0,003mm.

  • Thời gian kiểm soát: 1ms!

Bộ điều khiển Cypcut FSCUT8000

Hệ thống này được thiết kế cho laser sợi quang công suất cao trên 8kW, dễ cài đặt và điều chỉnh, cung cấp đầy đủ các giải pháp tùy chỉnh, tự động hóa và là hệ thống điều khiển cắt laser EtherCAT hàng đầu trên thị trường.

bo-dieu-khien-cypcut-7

Bộ điều khiển Cypcut FSCUT8000

Thông số kỹ thuật của hệ thống điều khiển Cypcut:

Mẫu

FSCUTT8000

Tìm cạnh

Tốc độ lên tới 500mm/s

Định dạng tệp

Hỗ trợ sản xuất trực tiếp với mã DXF và G, hỗ trợ xử lý nhanh tệp LXDS và NRP

Tự động hóa

Hỗ trợ sản xuất cấp cuộn, sản xuất khổ lớn và các giải pháp cắt kết hợp ống, tấm

Phần cứng thông minh

Hỗ trợ van tỷ lệ EtherCAT, đầu laser và laser để thực hiện điều khiển vòng kín hoàn toàn

Độ chính xác

Độ chính xác đường dẫn lý thuyết +-0.005mm, độ chính xác định vị 0.01mm

Tốc độ

Tốc độ trục chính đơn tối đa 300m/phút

Thuật toán

Áp dụng thuật toán tăng tốc, giảm tốc không đối xứng, giảm tác động lên máy và kéo dài thời gian sử dụng.



LECI cung cấp bộ điều khiển Cypcut chính hãng giá ưu đãi

Trên đây là những thông tin về bộ điều khiển Cypcut và các loại hệ thống điều khiển phổ biến nhất, mong rằng đã cung cấp cho bạn được những kiến thức cần thiết.

Để các thiết bị máy cắt laser hoạt động hiệu quả và cho ra các sản phẩm chất lượng, hệ thống điều khiển là bộ phận không thể thiếu. Do đó, doanh nghiệp cần lựa chọn một cách kỹ lưỡng và tìm đến các đơn vị uy tín để được tư vấn, phục vụ chuyên nghiệp nhất.

LECI là đơn vị phân phối các thiết bị, linh kiện laser trong sản xuất hàng đầu Việt Nam, có hơn 10 năm phát triển và luôn cam kết đem đến những giá trị tốt nhất cho khách hàng.
