Gia công mài là gì - 4 phương pháp gia công mài cơ bản

Gia công mài là phương pháp quan trọng giúp tạo bề mặt nhẵn mịn và kích thước chính xác cao. Có 4 phương pháp mài cơ bản gồm: mài phẳng, mài tròn, mài vô tâm và mài dụng cụ. Mỗi phương pháp có ưu điểm riêng, phù hợp với từng loại chi tiết gia công.

Gia công mài là gì?

Gia công mài là phương pháp gia công cơ khí quan trọng, giúp tạo ra bề mặt nhẵn mịn và độ chính xác cao. Quá trình này sử dụng đá mài để loại bỏ vật liệu thừa hoặc tạo hình mong muốn. Nhờ đó, gia công mài được ứng dụng rộng rãi trong ngành ô tô, hàng không, y tế và điện tử.

>> Xem thêm: Đá mài kim cương

Gia công mài phẳng (mài bề mặt)

Gia công mài phẳng là gì?

Gia công mài bề mặt phẳng là phương pháp xử lý bề mặt các chi tiết cơ khí nhằm đạt độ chính xác cao. Quá trình này được thực hiện trên máy mài phẳng, sử dụng đá mài chuyên dụng để loại bỏ vật liệu dư thừa.

Các bề mặt được gia công có thể là phẳng đứng hoặc phẳng nghiêng, tùy theo yêu cầu kỹ thuật. Nhờ sử dụng đá mài phẳng, phương pháp này giúp tạo ra bề mặt nhẵn mịn, đảm bảo độ chính xác và chất lượng hoàn thiện cao.

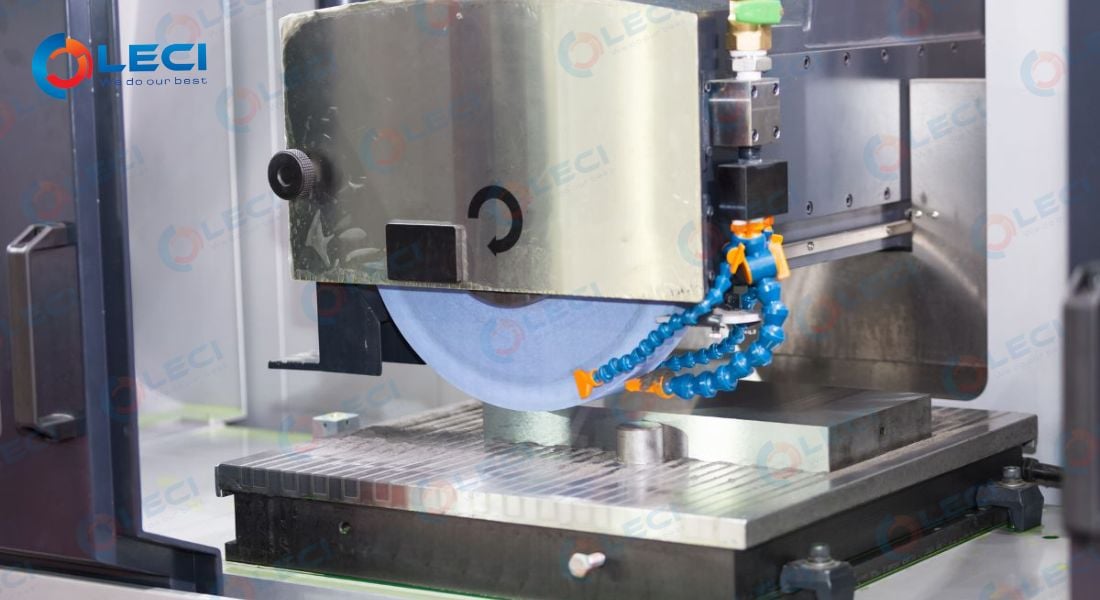

Tổng quan gia công mài phẳng

>> Xem thêm: Các lỗi thường gặp khi mài

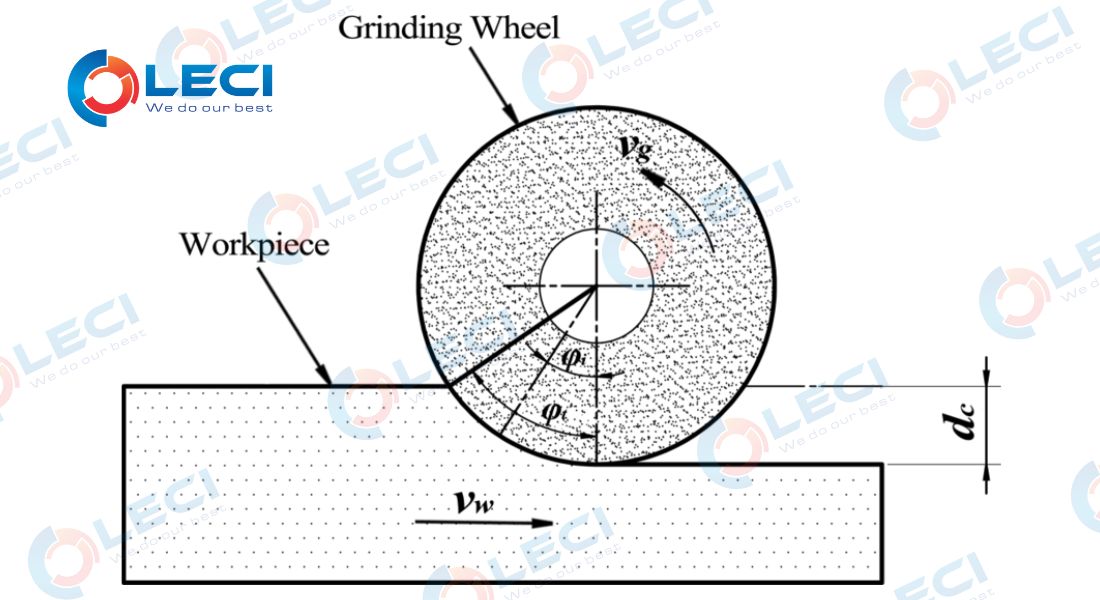

Nguyên lý khi gia công mài phẳng

Máy mài bề mặt hoạt động bằng cách sử dụng bánh mài quay để loại bỏ chính xác lớp vật liệu trên bề mặt phôi, tạo ra độ phẳng và hoàn thiện cao. Bánh mài được gắn trên trục chính, trong khi phôi được cố định trên bàn làm việc có thể di chuyển qua lại để điều chỉnh vị trí. Khi máy vận hành, bánh mài quay với tốc độ phù hợp, tiếp xúc với bề mặt phôi và thực hiện quá trình mài với độ chính xác cao. Máy có thể sử dụng nhiều loại vật liệu mài khác nhau như nhôm oxit, kim cương, silicon carbide hoặc boron nitride khối (CBN) nhằm đáp ứng các yêu cầu gia công đa dạng.

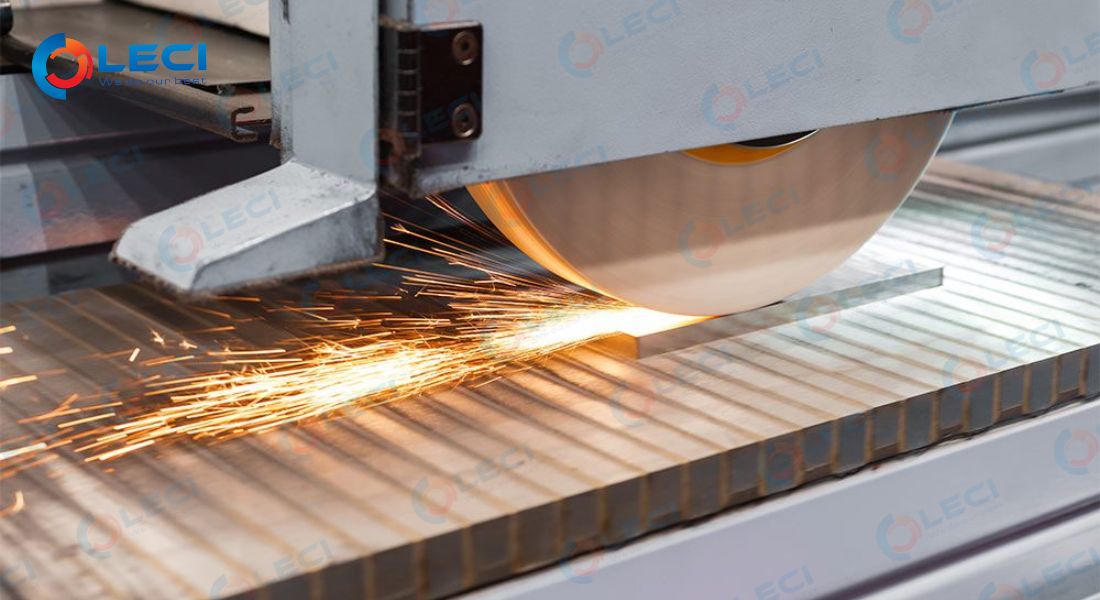

Gia công mài phẳng chính xác, hiệu quả cao

>> Xem thêm: Đá mài phẳng

Ứng dụng gia công mài phẳng

Gia công mài phẳng là một trong những phương pháp gia công quan trọng trong cơ khí chính xác, được sử dụng để xử lý bề mặt phẳng của các chi tiết kim loại và phi kim loại. Dưới đây là những ứng dụng cụ thể của phương pháp này:

• Mài bề mặt phẳng: Ứng dụng phổ biến nhất, giúp tạo ra các bề mặt có độ phẳng cao, đáp ứng yêu cầu về dung sai song song và độ chính xác hình học. Được dùng trong gia công các tấm khuôn, mặt phẳng của linh kiện cơ khí, chi tiết máy cần độ chính xác cao.

• Cải thiện độ hoàn thiện bề mặt: Mài phẳng giúp đạt độ nhẵn bề mặt cao, loại bỏ các vết dao hoặc nhám bề mặt còn sót lại từ các quá trình gia công trước đó. Ứng dụng trong sản xuất khuôn mẫu, tấm gá, mặt bích và các chi tiết cần bề mặt hoàn thiện tốt để tăng tính thẩm mỹ và khả năng làm việc.

• Mài chính xác cao: Đáp ứng các yêu cầu khắt khe về dung sai kích thước và hình học, đặc biệt quan trọng trong chế tạo linh kiện chính xác như ổ trục, trục dẫn hướng, thanh trượt, vỏ hộp số. Sử dụng rộng rãi trong ngành công nghiệp hàng không, ô tô, cơ khí chính xác và thiết bị y tế.

• Loại bỏ vật liệu dư thừa: Mài phẳng giúp loại bỏ các lớp vật liệu dư một cách chính xác, đảm bảo đạt kích thước mong muốn mà không ảnh hưởng đến chất lượng tổng thể của chi tiết. Dùng để tinh chỉnh các bề mặt đã qua gia công tiện, phay hoặc bào nhằm đạt kích thước chính xác cuối cùng.

• Mài các chi tiết mỏng và tinh xảo: Các chi tiết mỏng dễ bị biến dạng khi gia công bằng các phương pháp khác có thể được mài với độ chính xác cao mà không làm hư hỏng hoặc thay đổi hình dạng. Được áp dụng trong gia công lá thép, tấm đồng, thanh nhôm và các linh kiện điện tử có kết cấu mỏng.

Nhờ khả năng tạo ra bề mặt chính xác và hoàn thiện cao, gia công mài phẳng đóng vai trò quan trọng trong nhiều lĩnh vực công nghiệp, từ chế tạo khuôn mẫu, linh kiện máy móc đến sản xuất thiết bị công nghệ cao.

Gia công mài phẳng được sử dụng phổ biến trong gia công cơ khí

>> Xem thêm: Đá mài bóng kim loại

Gia công mài tròn

Gia công mài tròn là gì?

Gia công mài tròn là một kỹ thuật gia công cơ khí sử dụng đá mài để xử lý các chi tiết có hình dạng tròn hoặc trụ. Quá trình này được thực hiện trên máy mài tròn chuyên dụng, trong đó đá mài quay với tốc độ cao để mài nhẵn bề mặt chi tiết.

Phương pháp này thường được áp dụng cho các loại chi tiết như trục, ống hoặc các linh kiện có dạng hình trụ, giúp đảm bảo độ chính xác kích thước và độ mịn bề mặt cao, đáp ứng yêu cầu kỹ thuật trong nhiều ngành công nghiệp.

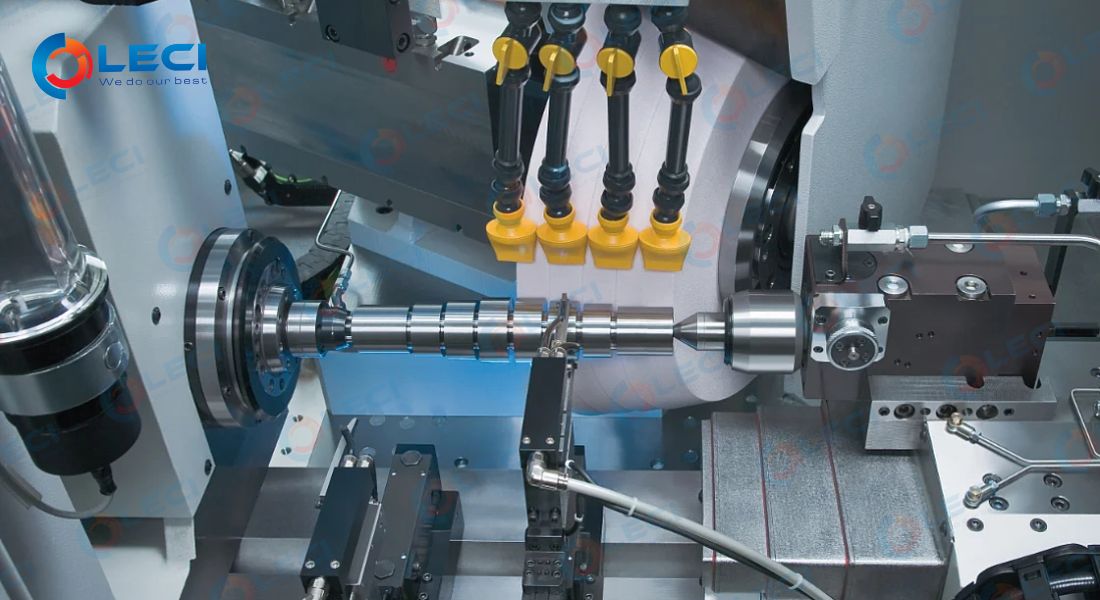

Gia công mài tròn dùng cho chi tiết ống, trục

>> Xem thêm: Các loại đá mài tròn

Nguyên lý khi gia công mài tròn

Trong máy mài tròn thông thường, phôi được cố định giữa hai tâm và quay quanh trục của nó. Với tốc độ cao, bánh mài tiếp xúc và mài bề mặt trục, giúp tạo ra độ nhẵn và độ chính xác cao. Cấu tạo chính của máy mài tròn bao gồm bốn bộ phận quan trọng:

• Đầu máy và đuôi máy: Giữ phôi ổn định trong quá trình mài.

• Đá mài: Dụng cụ cắt mòn vật liệu, hoạt động với tốc độ cao.

• Đầu bánh mài: Điều chỉnh hướng và kiểu mài, có thể thực hiện mài đâm hoặc mài ngang.

• Bàn máy: Hỗ trợ chuyển động ngang để đảm bảo quá trình gia công chính xác.

Quá trình này giúp mài bề mặt phôi hiệu quả, tạo ra sản phẩm có độ bóng mịn và đáp ứng yêu cầu kỹ thuật.

>> Xem thêm: Đá mài kềm, giải pháp tối ưu cho sản xuất

Ứng dụng gia công mài tròn

Gia công mài tròn là phương pháp gia công quan trọng trong ngành cơ khí. Qua đó giúp tạo ra các chi tiết có độ chính xác cao, bề mặt mịn và đáp ứng các yêu cầu kỹ thuật khắt khe. Dưới đây là những ứng dụng phổ biến của máy mài tròn:

• Gia công chính xác các chi tiết hình trụ và hình nón: Mài tròn được sử dụng để tạo ra các chi tiết có hình dạng trụ, côn với độ chính xác cao về kích thước và hình học.

• Hoàn thiện bề mặt và đánh bóng các thành phần kim loại: Phương pháp này giúp tăng độ nhẵn bề mặt, giảm ma sát và cải thiện tính thẩm mỹ cũng như hiệu suất làm việc của chi tiết.

• Sản xuất các bộ phận động cơ như trục khuỷu và trục cam: Trong ngành công nghiệp ô tô và máy móc, gia công mài tròn giúp đảm bảo độ chính xác và độ bền của các chi tiết quan trọng này.

• Sản xuất vòng bi và trục chính xác: Độ chính xác cao trong gia công mài tròn giúp sản xuất các loại vòng bi, trục quay có độ đồng tâm và dung sai kích thước cực nhỏ.

• Gia công các bộ phận côn và mài ren: Máy mài tròn có thể thực hiện mài các chi tiết côn hoặc mài ren với độ chính xác cao, phục vụ trong nhiều lĩnh vực sản xuất.

• Mài và mài lại dụng cụ: Dụng cụ cắt gọt, dao phay, mũi khoan sau một thời gian sử dụng có thể được mài lại để duy trì độ sắc bén, giúp tiết kiệm chi phí và tăng tuổi thọ dụng cụ.

• Mài khuôn và khuôn mẫu hình trụ: Trong ngành khuôn mẫu, gia công mài tròn giúp tạo ra những bề mặt chính xác, đảm bảo chất lượng sản phẩm đúc, ép.

• Mài các thành phần thủy lực để có hiệu suất tối ưu: Các piston, xi lanh thủy lực, trục bơm cần độ chính xác cao để đảm bảo hiệu suất làm việc, và gia công mài tròn là giải pháp tối ưu.

• Tạo ra các thành phần hình trụ cho ngành hàng không vũ trụ và ô tô: Ngành công nghiệp hàng không và ô tô đòi hỏi các chi tiết gia công có độ chính xác cực cao để đảm bảo an toàn và hiệu suất vận hành.

• Sửa chữa và tân trang các bộ phận bị mòn: Gia công mài tròn còn được ứng dụng để phục hồi các chi tiết cơ khí bị hao mòn theo thời gian, giúp tiết kiệm chi phí thay mới.

Nhờ vào khả năng gia công chính xác và linh hoạt, mài tròn là phương pháp không thể thiếu trong ngành công nghiệp sản xuất và chế tạo hiện đại.

>> Xem thêm: Đá mài công nghiệp - Cách chọn đá mài phù hợp

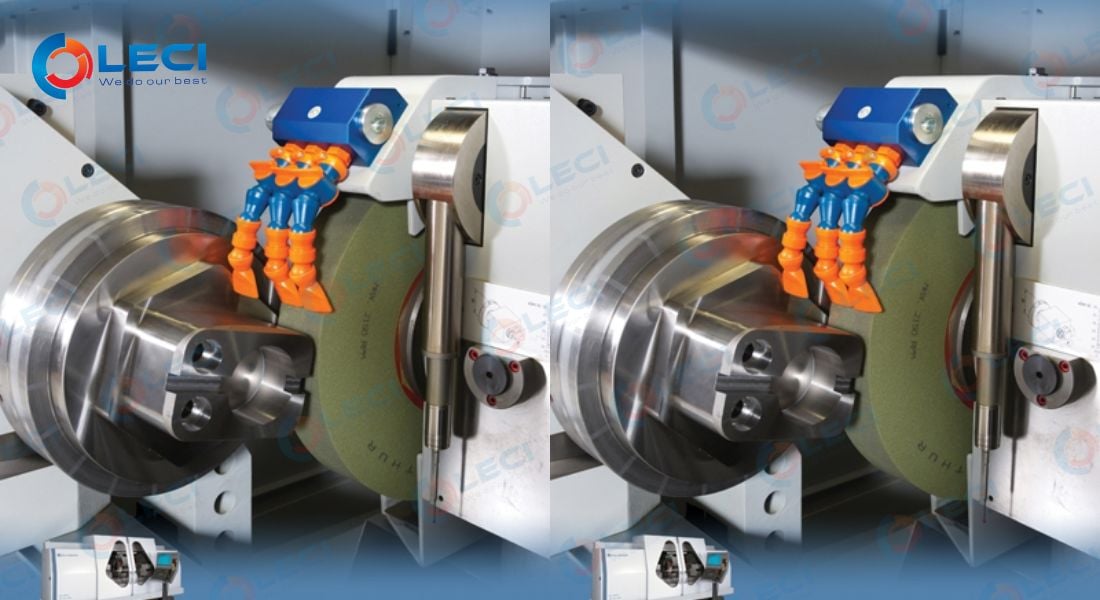

Ứng dụng của phương pháp mài tròn

Gia công mài vô tâm

Gia công mài vô tâm là gì?

Mài không tâm là phương pháp gia công sử dụng bánh mài để loại bỏ vật liệu từ đường kính ngoài của phôi mà không cần cố định cơ học. Máy mài không tâm gồm bánh mài, lưỡi làm việc, bánh điều chỉnh và đế máy. Phương pháp này giúp giảm thời gian thiết lập, cải thiện độ đồng tâm, kiểm soát tốc độ chính xác và duy trì dung sai chặt chẽ. Với chi phí dụng cụ thấp, mài không tâm là giải pháp lý tưởng cho phôi nhỏ, khó gia công bằng phương pháp truyền thống.

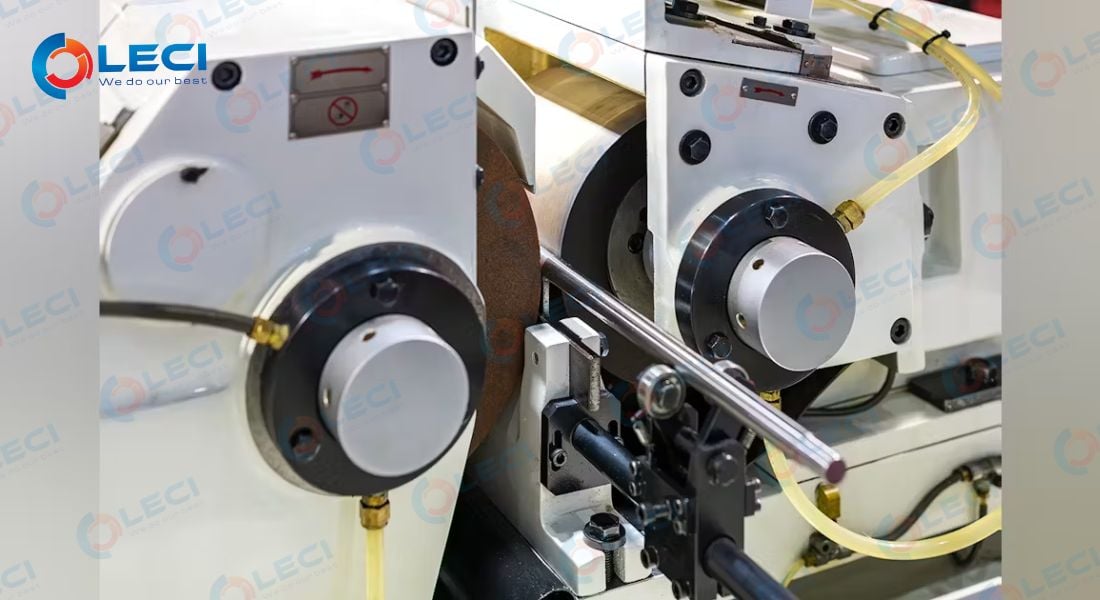

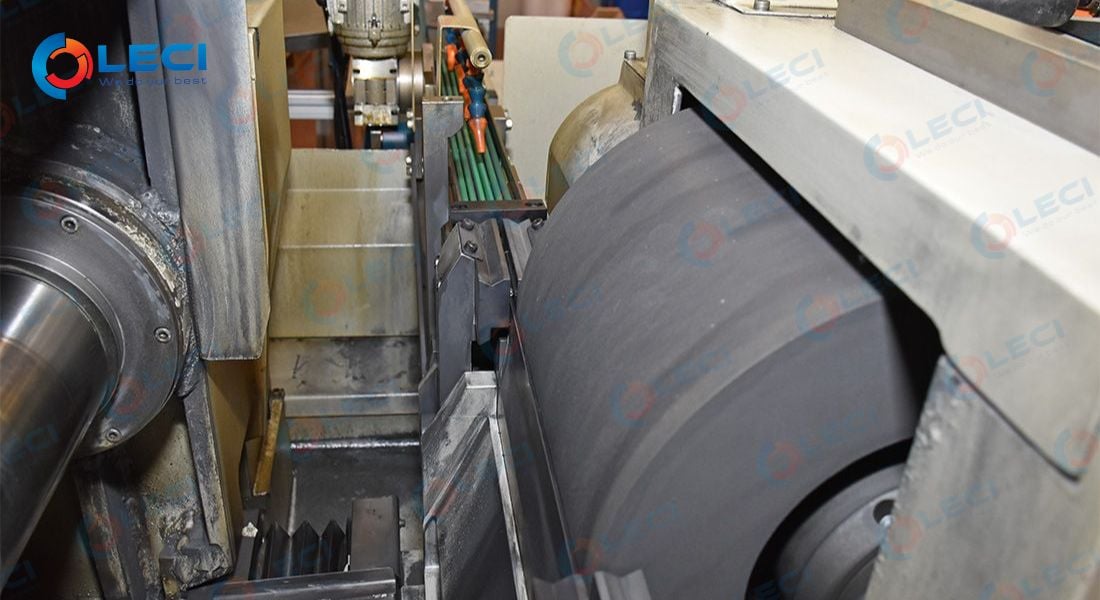

Gia công mài vô tâm phù hợp loại phôi nhỏ

Nguyên lý khi gia công mài vô tâm

Trong máy mài không tâm, phôi được kẹp giữa hai bánh xe quay cùng chiều nhưng với tốc độ khác nhau, kết hợp với một bệ đỡ phù hợp.

Bánh mài chính, gắn cố định trên trục, quay với tốc độ cao hơn phôi, tạo ra lực cắt tập trung xuống bệ đỡ, giúp quá trình mài diễn ra chính xác. Bánh còn lại, gọi là bánh điều chỉnh, có thể thay đổi vị trí để tạo áp lực ngang lên phôi. Bánh này thường có chất mài mòn thô hoặc liên kết cao su để giữ phôi ổn định.

>> Xem thêm: Đá mài vô tâm

Sự tương quan giữa tốc độ của hai bánh xe quyết định tốc độ loại bỏ vật liệu. Khi bánh điều chỉnh quay, nó kiểm soát chuyển động của phôi với tốc độ tuyến tính tại điểm tiếp xúc, không gây trượt. Trong khi đó, bánh mài quay nhanh hơn, tiếp xúc với bề mặt phôi để loại bỏ vật liệu và tạo ra bề mặt mịn theo yêu cầu.

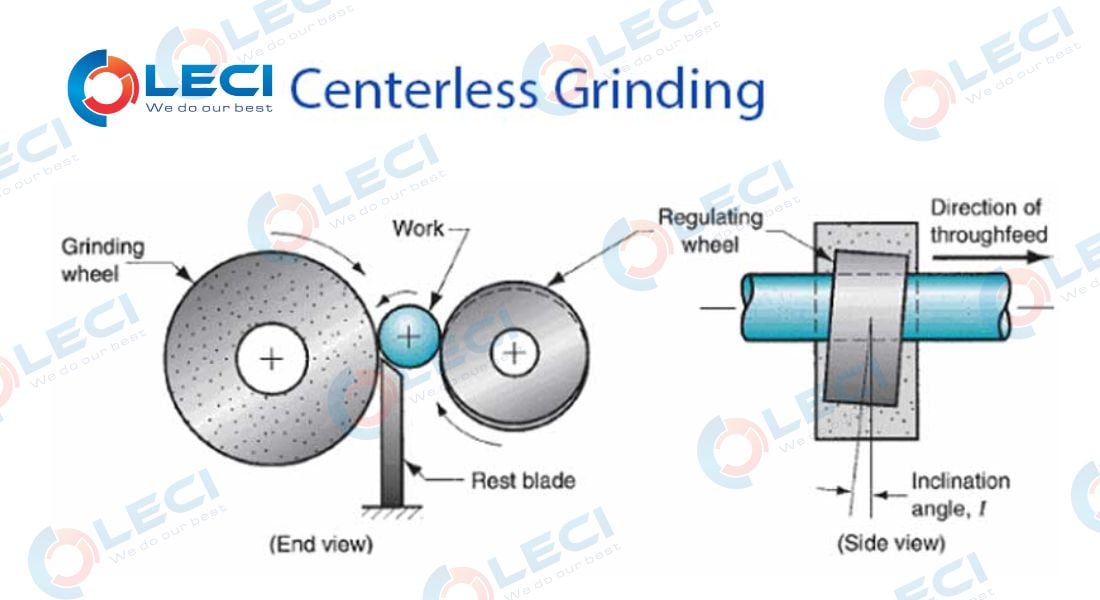

Nguyên lý gia công mài vô tâm

Ứng dụng gia công mài vô tâm

Mài không tâm (mài vô tâm) đóng vai trò quan trọng trong sản xuất hàng loạt các chi tiết cơ khí, đặc biệt là các bộ phận có dạng hình trụ đòi hỏi độ chính xác cao. Dưới đây là một số ứng dụng phổ biến của phương pháp này:

Ngành công nghiệp ô tô

Mài không tâm được sử dụng rộng rãi trong sản xuất các bộ phận quan trọng của động cơ và hệ thống truyền động như:

• Trục cam, trục khuỷu: Đảm bảo độ tròn hoàn hảo và độ nhẵn bề mặt tối ưu, giúp tăng hiệu suất hoạt động của động cơ.

• Piston và ống lót: Được mài để đạt kích thước chính xác, giúp giảm ma sát và tăng tuổi thọ động cơ.

• Thanh điều khiển và ống van: Cần độ chính xác cao để đảm bảo tính ổn định và khả năng vận hành bền bỉ.

• Con lăn: Sử dụng trong các bộ phận truyền động, đảm bảo độ đồng tâm và khả năng chịu tải.

Ngành thủy lực và kiểm soát chất lỏng

Các linh kiện như van điều áp, ống thủy lực và trục xi lanh thủy lực cần độ tròn và bề mặt mịn để đảm bảo hoạt động trơn tru và giảm ma sát.

Ngành y tế

Mài không tâm được sử dụng để sản xuất các thiết bị y tế có độ chính xác cao như:

• Ống kim tiêm, trục dẫn động thiết bị phẫu thuật: Yêu cầu bề mặt nhẵn, không có sai số để đảm bảo an toàn khi sử dụng.

• Dụng cụ phẫu thuật và cấy ghép y tế: Đòi hỏi độ chính xác tuyệt đối nhằm đảm bảo khả năng hoạt động và tương thích sinh học.

Ngành hàng không vũ trụ

Trong lĩnh vực này, mài không tâm giúp gia công các bộ phận động cơ máy bay, trục truyền động và các chi tiết hình trụ khác với yêu cầu khắt khe về độ bền và độ chính xác.

Ngành chế tạo dụng cụ và vòng bi

• Vòng bi chính xác cao: Được mài không tâm để đảm bảo độ tròn tuyệt đối, giúp giảm ma sát và tăng hiệu suất hoạt động.

• Dụng cụ cắt và trục dẫn động: Cần độ chính xác cao để đảm bảo chất lượng khi gia công các chi tiết khác.

>> Xem thêm: Đá mài vô tâm là gì?

Mài không tâm là giải pháp lý tưởng cho việc sản xuất hàng loạt các chi tiết hình trụ với độ chính xác cao, giúp tối ưu hóa quy trình sản xuất trong nhiều ngành công nghiệp quan trọng.

Gia công mài lỗ

Gia công mài lỗ là gì?

Mài tâm, hay còn gọi là mài lỗ tâm, là phương pháp gia công giúp phục hồi và hoàn thiện các lỗ tâm trên phôi sau khi đã trải qua quá trình nhiệt luyện (tôi cứng). Đây là công đoạn quan trọng để đảm bảo độ chính xác cao trong gia công trục và các chi tiết cơ khí khác.

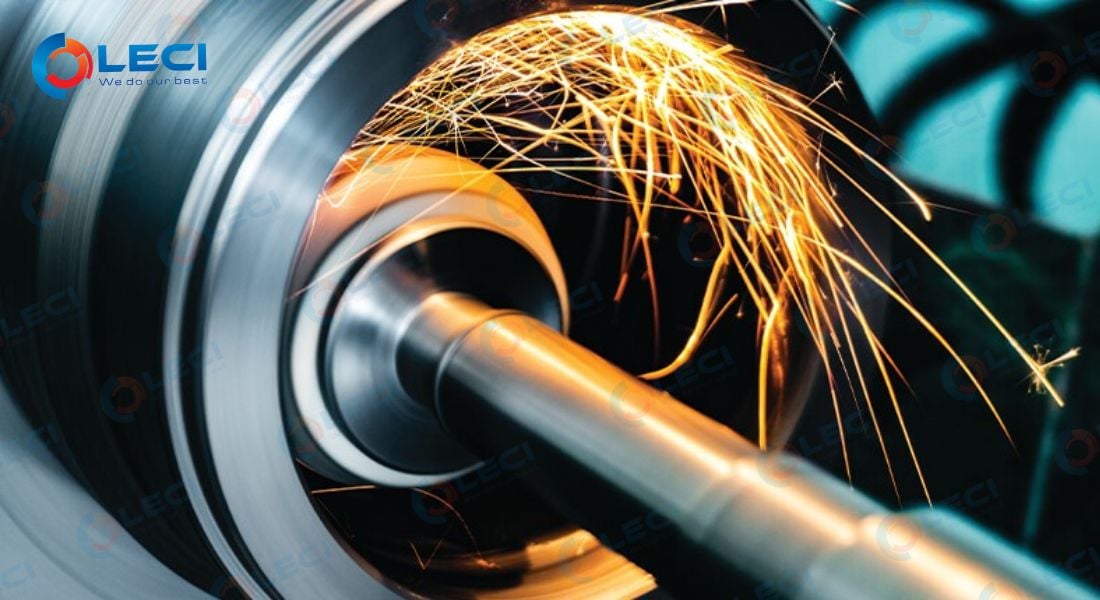

Gia công mài lỗ phương pháp hiện đại

Nguyên lý khi gia công mài lỗ

Máy mài tâm hoạt động dựa trên nguyên tắc mài chính xác lỗ tâm của phôi để đảm bảo độ đồng tâm và độ chính xác cao trong quá trình gia công. Quá trình mài tâm có thể được thực hiện theo hai phương pháp: mài với phôi cố định và mài với phôi quay.

Mài tâm với phôi cố định

Trong phương pháp này, phôi không quay mà được giữ cố định trong suốt quá trình mài. Các bước thực hiện như sau:

• Đặt phôi vào tâm của ụ sau trên máy mài.

• Kẹp chặt phôi bằng ê tô để giữ cố định trong quá trình gia công.

• Điều chỉnh độ lệch tâm của mũi mài sao cho phù hợp với đường kính lỗ tâm cần gia công.

• Mũi mài quay tròn theo kiểu hành tinh xung quanh lỗ tâm của phôi và tiến hành mài, giúp phục hồi lỗ tâm với độ chính xác cao.

Mài tâm với phôi quay

Ở phương pháp này, phôi có thể quay trong quá trình mài, giúp gia công linh hoạt hơn. Các bước thực hiện gồm:

• Đặt phôi vào tâm của ụ sau giống như phương pháp mài phôi cố định.

• Kẹp lỏng phôi bằng ê tô, tạo điều kiện cho phôi có thể quay tự do.

• Điều chỉnh độ lệch tâm theo đường kính lỗ tâm cần mài.

• Mũi mài được giữ cố định, trong khi phôi quay nhờ bộ truyền động, giúp bề mặt lỗ tâm được mài chính xác theo chuyển động quay của phôi.

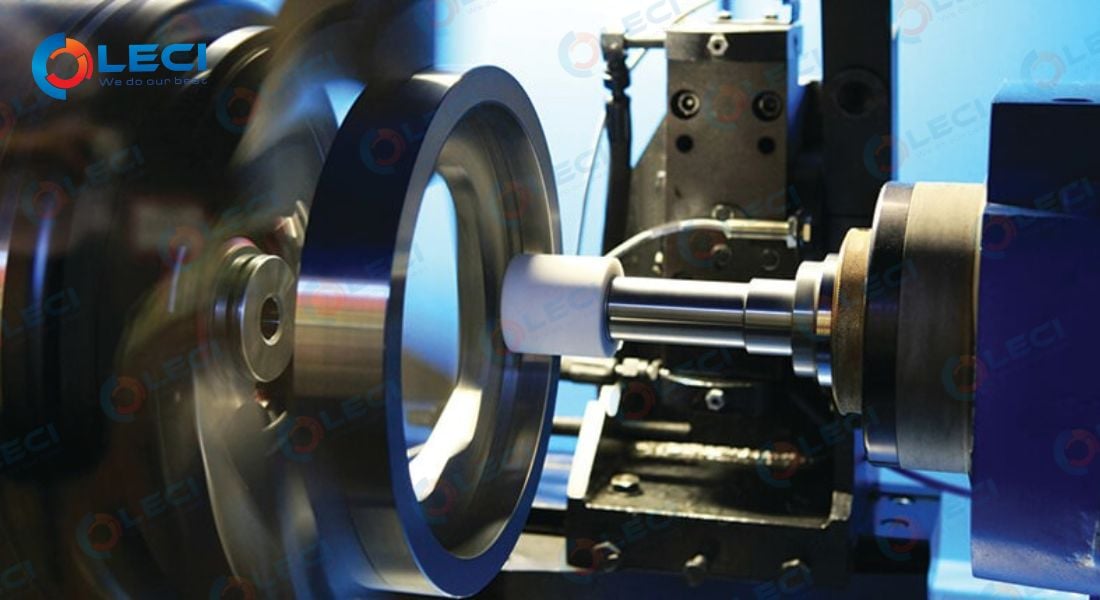

Gia công mài lỗ hoạt động dựa trên nguyên tắc mài chính xác lỗ tâm của phôi

Ứng dụng gia công mài lỗ

Gia công mài lỗ là một phương pháp quan trọng trong ngành cơ khí chính xác, giúp tạo ra các lỗ có kích thước chính xác, độ nhẵn bề mặt cao và đảm bảo độ đồng tâm. Quá trình này thường được áp dụng trong nhiều lĩnh vực khác nhau, bao gồm sản xuất linh kiện cơ khí, chế tạo máy, ô tô, hàng không vũ trụ, y tế và công nghiệp quốc phòng. Dưới đây là một số ứng dụng cụ thể của gia công mài lỗ

Gia công lỗ chính xác trong ngành cơ khí

• Mài lỗ được sử dụng để tạo ra các lỗ có kích thước chính xác trên các chi tiết máy như bạc lót, vỏ hộp số, trục truyền động.

• Đảm bảo độ đồng tâm, giúp các chi tiết lắp ráp với nhau một cách chính xác, giảm độ rung và mài mòn trong quá trình vận hành.

Ứng dụng trong sản xuất linh kiện ô tô

• Gia công mài lỗ trên các chi tiết quan trọng như xi-lanh động cơ, trục khuỷu, trục cam, ống lót piston, vòng bi giúp đảm bảo hiệu suất hoạt động của động cơ.

• Độ chính xác cao giúp cải thiện hiệu suất và tuổi thọ của các bộ phận trong hệ thống truyền động và phanh xe.

Chế tạo các bộ phận hàng không vũ trụ

• Trong ngành hàng không, các bộ phận như bạc lót cánh quạt, vòng bi, vỏ động cơ phản lực, ống dẫn nhiên liệu yêu cầu độ chính xác cực cao.

• Mài lỗ giúp đảm bảo các chi tiết đạt dung sai chặt chẽ, đảm bảo an toàn trong môi trường vận hành khắc nghiệt.

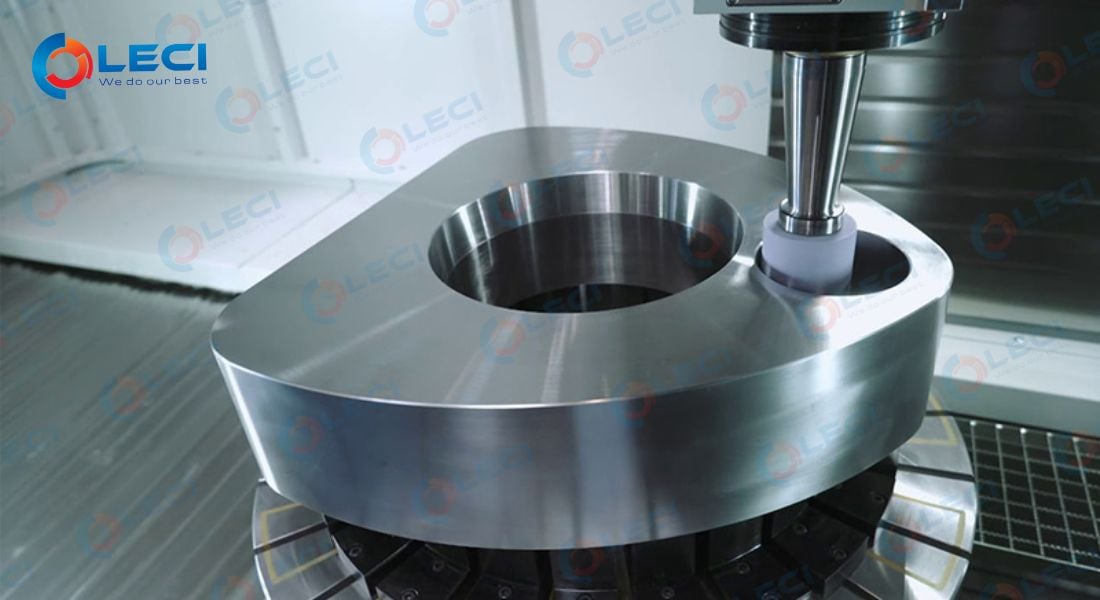

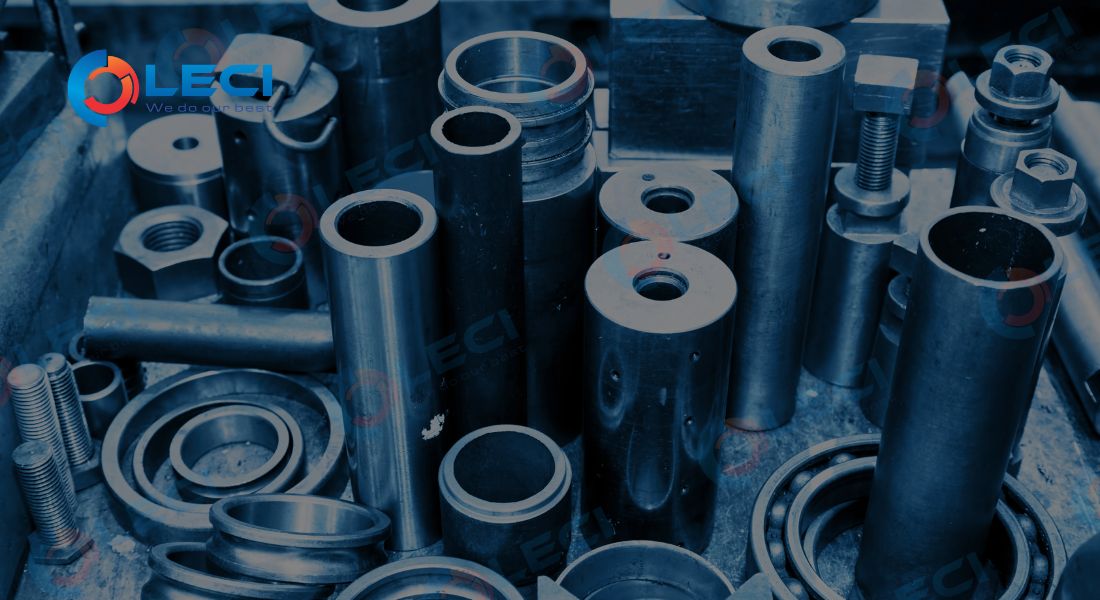

Ứng dụng thực tiễn của phương pháp gia công mài lỗ

>> Xem thêm: Đá mài lỗ

Ứng dụng trong công nghiệp thủy lực và khí nén

• Mài lỗ được áp dụng để gia công xi lanh thủy lực, van điều khiển, ống dẫn áp suất cao, giúp hệ thống hoạt động trơn tru và ổn định.

• Độ chính xác của lỗ mài giúp giảm rò rỉ dầu hoặc khí nén, nâng cao hiệu suất làm việc.

Sản xuất thiết bị y tế

• Mài lỗ được sử dụng trong gia công các bộ phận chính xác như trụ implant nha khoa, khớp nhân tạo, ống tiêm và thiết bị phẫu thuật.

• Yêu cầu độ chính xác cao và bề mặt siêu mịn để đảm bảo an toàn khi sử dụng trong cơ thể con người.

Gia công khuôn mẫu và dụng cụ cắt

• Mài lỗ được sử dụng để chế tạo khuôn dập, khuôn đúc, dao phay, dao tiện, mũi khoan nhằm đảm bảo kích thước chính xác và độ bền cao.

• Giúp nâng cao chất lượng bề mặt và giảm mài mòn trong quá trình sử dụng

>> Xem thêm: Công ty đá mài kim cương
