Hướng dẫn vận hành máy đột dập CNC
Vì máy đột dập CNC là loại máy áp dụng công nghệ tự động hóa hiện đại nhất, việc vận hành máy sẽ gặp nhiều khó khăn nên việc tham khảo hướng dẫn vận hành máy đột dập là vô cùng quan trọng.
Máy đột dập CNC
Máy đột dập CNC (đột CNC) là một loại máy công cụ quan trọng trong gia công cơ khí. Máy này được lập trình để định vị kim loại tấm dưới thanh đột dập của máy sẵn sàng để đục lỗ. Máy đột dập CNC đặt tấm kim loại cần gia công vào khuôn đột dập. Tiếp theo đó, dao (khuôn trên) của máy đột sẽ đẩy kim loại tấm vào cối (khuôn dưới) với một lực đủ để cắt một hoặc nhiều biên dạng (lỗ hoặc gân) trên kim loại tấm.
>> Xem thêm: Cách chọn khuôn đột phù hợp với doanh nghiệp

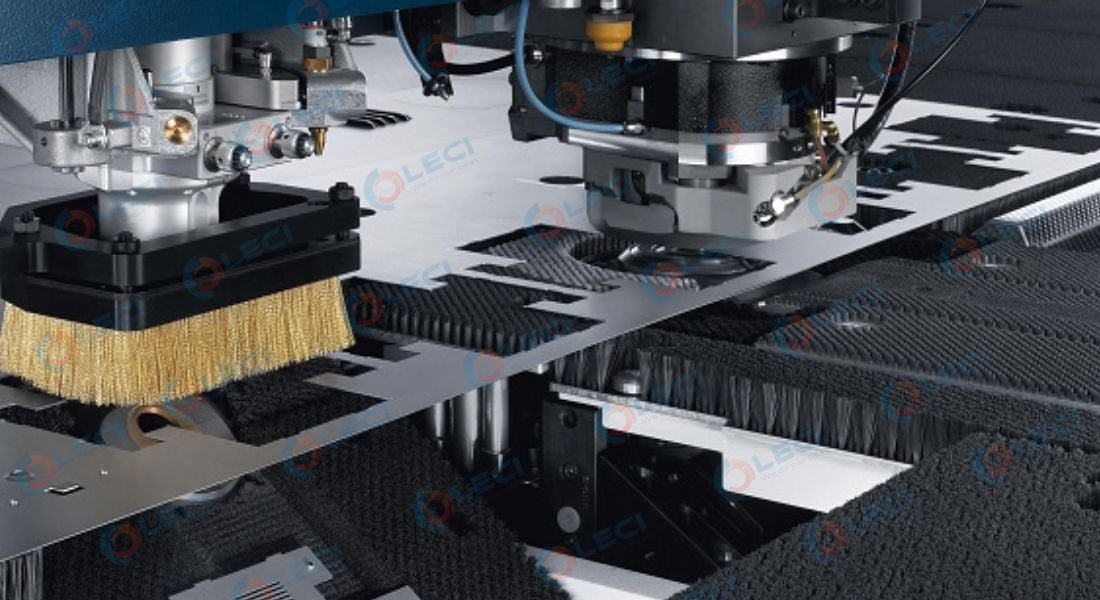

Vì là loại máy phức tạp nên việc hiểu rõ hướng dẫn vận hành máy đột dập CNC là rất cần thiết
Bằng việc sử dụng chương trình CNC, hình dạng của các lỗ được đục lỗ có thể là bất cứ thứ gì. Từ hình tròn, hình chữ nhật, lục giác, bát giác hay các hình dạng đặc biệt khác được tạo ra để phù hợp với theo yêu cầu thiết kế cụ thể. Vì đây là loại máy phức tạp nên việc hiểu rõ hướng dẫn vận hành máy đột dập CNC là rất cần thiết.
Ứng dụng của máy đột dập CNC:
Đột dập các loại vật liệu đa dạng: Máy đột dập CNC được sử dụng để đột dập các tấm kim loại, nhựa, nhôm, giấy, da, inox, sắt trong nhiều lĩnh vực khác nhau như sản xuất bao bì, đóng gói thực phẩm, y tế, vệ sinh, dược phẩm, với độ chính xác cao.
Xử lý các lá kim loại cho sản phẩm tinh vi: Máy đột dập CNC được sử dụng để xử lý các lá kim loại, tạo ra các sản phẩm tinh vi, chi tiết trong nhiều ngành công nghiệp.
Ứng dụng trong công nghiệp kim loại và xây dựng: Máy đột dập CNC tạo ra nhiều chi tiết ứng dụng trong công nghiệp kim loại, xây dựng và các lĩnh vực khác.
Tính chính xác và đồng đều cao: Nhờ vào lực đột dập mạnh mẽ, máy có thể tạo ra các lỗ với độ đồng đều và độ chính xác cao, đáp ứng được yêu cầu khắt khe về tính thẩm mỹ của các loại vật liệu.
>> Xem thêm: Cơ khí đột dập - Tạo hình kim loại tấm chính xác
Nguyên lý hoạt động của máy đột dập
Máy đột dập CNC hoạt động dựa trên nguyên lý cơ bản của chuyển động tròn chuyển thành chuyển động tuyến tính để tạo lực tác động lên vật liệu, biến đổi hình dạng theo khuôn mẫu, tạo ra sản phẩm cuối cùng với độ chính xác và đồng đều. Cần hiểu về nguyên lý hoạt động của máy để tham khảo hướng dẫn vận hành máy đột dập phù hợp.

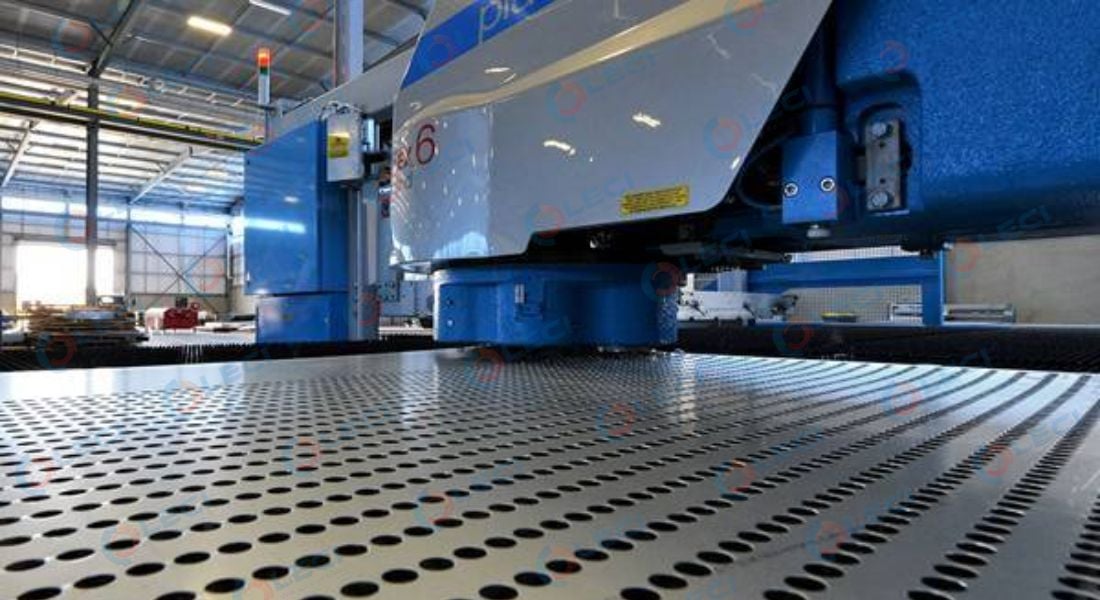

Nguyên lý hoạt động của máy đột dập
Quá trình hoạt động của máy diễn ra theo các bước chính sau:
Chuyển động tròn: Máy bắt đầu với chuyển động tròn được thực hiện bằng cách sử dụng động cơ điện và các cơ cấu truyền động như bánh răng, trục vít,... Động cơ điện cung cấp năng lượng cho hệ thống, tạo ra lực momen xoắn tác động lên trục chính của máy. Các cơ cấu truyền động giúp chuyển đổi chuyển động quay của trục chính thành chuyển động quay của các bộ phận khác trong máy, bao gồm bánh đà, trục trượt, trục khuỷu,...
Chuyển động tuyến tính: Qua các bộ cơ cấu như thanh trượt, trục khuỷu, chuyển động tròn được chuyển đổi thành chuyển động tuyến tính. Bánh đà được gắn trên trục chính, tích trữ năng lượng dưới dạng động năng quay. Khi cần thiết, năng lượng từ bánh đà sẽ được truyền qua các cơ cấu truyền động đến trục khuỷu, tạo ra chuyển động tịnh tiến (chuyển động dọc theo đường thẳng) của thanh trượt. Trên thanh trượt được gắn khuôn đột dập, di chuyển theo hướng lên xuống.
Điều khiển bằng ly hợp: Các thiết bị như ly hợp đảm bảo chuyển động tuyến tính được duy trì và kiểm soát chính xác. Ly hợp được sử dụng để kết nối và ngắt kết nối động cơ điện với hệ thống truyền động, giúp điều khiển tốc độ và thời gian di chuyển của thanh trượt. Hệ thống điều khiển CNC giám sát và điều khiển hoạt động của ly hợp, đảm bảo độ chính xác và đồng nhất trong quá trình đột dập.
Hình thành sản phẩm cuối cùng: Khi khuôn đột dập di chuyển xuống, nó sẽ tác động lực lên phôi (vật liệu cần đột dập) đặt trên bàn làm việc. Lực tác động này làm biến dạng phôi theo hình dạng của khuôn đột dập, tạo ra sản phẩm cuối cùng với độ chính xác và đồng đều. Quá trình đột dập có thể được lặp lại nhiều lần để tạo ra nhiều sản phẩm giống nhau.
>> Xem thêm: Đột dập CNC là gì? Phân biệt 2 loại đột dập CNC
Quy trình vận hành máy đột dập CNC
Sau đây là quy trình hướng dẫn vận hành máy đột dập:
Bước 1: Chuẩn bị trước khi vận hành
Kiểm tra máy đột dập: Điều này giúp đảm bảo máy đột dập đang ở trạng thái tốt nhất, không có lỗi hay bị hỏng hóc.
Xác nhận vật liệu: Kiểm tra tấm kim loại cần đột dập để đảm bảo chúng đáp ứng yêu cầu về mặt kỹ thuật và về chất lượng.
Chọn khuôn đột dập: Chọn khuôn đột dập phù hợp với sản phẩm trong bản thiết kế và đảm bảo khuôn được lắp đặt một cách chính xác.

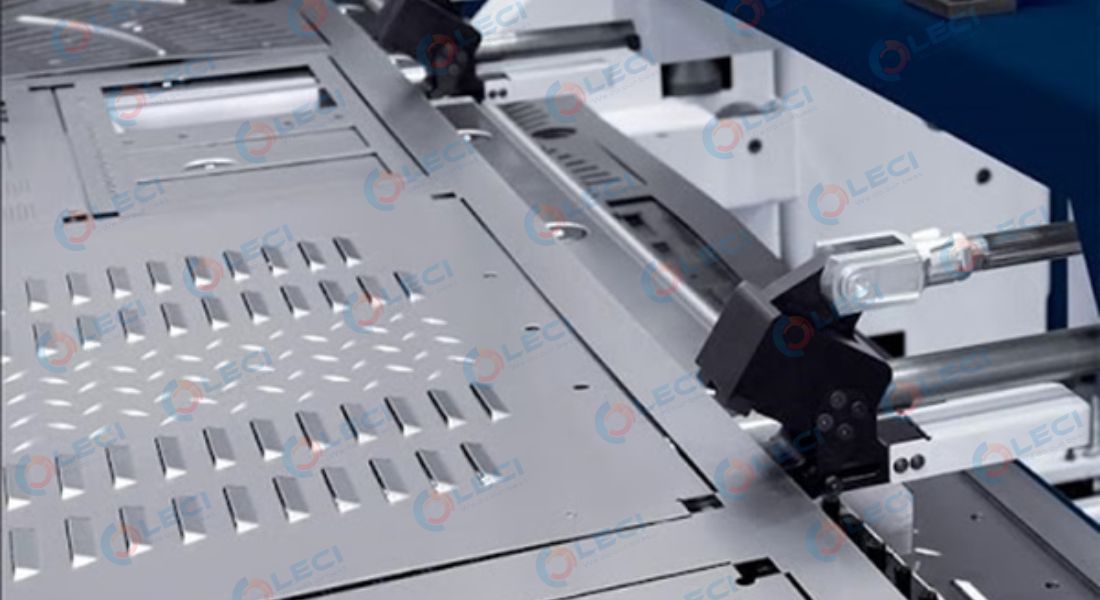

Quy trình hướng dẫn vận hành máy đột dập
Bước 2: Quá trình vận hành chính
Khởi động máy: Bắt đầu máy đột dập theo hướng dẫn của nhà sản xuất, đảm bảo rằng tất cả các hệ thống hoạt động đúng cách.
Điều chỉnh tham số: Người đứng máy tiến hành điều chỉnh tốc độ, áp lực đột dập và các tham số khác theo yêu cầu sản phẩm.
Theo dõi quá trình: Theo dõi quá trình đột dập để sản phẩm đạt chất lượng như mong muốn.
Điều khiển tự động: Được sử dụng trong máy đột dập CNC, cần đảm bảo lập trình theo bản thiết kế để tạo ra sản phẩm hoàn thiện nhất.
Bước 3: Kiểm tra sản phẩm đã đột dập
Kiểm tra chất lượng sản phẩm sau đột dập: Điều này giúp đảm bảo đáp ứng các tiêu chí đặt ra.
Điều chỉnh nếu cần: Nếu cần, điều chỉnh máy hoặc thay đổi các tham số để đảm bảo chất lượng sản phẩm.
Quy tắc an toàn khi vận hành máy đột dập
Máy đột dập CNC là 1 trong những loại máy công cụ tiên tiến nhất, vì vậy khi sử dụng cần vận hành máy phù hợp để đem lại hiệu quả sản xuất cao nhất. Sau đây là quy tắc hướng dẫn vận hành máy đột dập.
Trước khi vận hành máy:
Đọc kỹ hướng dẫn sử dụng: Việc đầu tiên và quan trọng nhất là phải đọc kỹ hướng dẫn sử dụng máy do nhà sản xuất cung cấp. Hướng dẫn sẽ bao gồm thông tin chi tiết về cách vận hành máy an toàn, cách khắc phục sự cố và các biện pháp phòng ngừa tai nạn.
Kiểm tra máy cẩn thận: Trước khi khởi động máy, cần kiểm tra xem máy có bị hư hỏng hay trục trặc gì không. Kiểm tra các bộ phận như: hệ thống điện, hệ thống thủy lực, hệ thống điều khiển, khuôn đột dập,...
Chạy thử máy: Sau khi kiểm tra máy cẩn thận, hãy chạy thử máy không tải từ 1 đến 3 phút để đảm bảo máy hoạt động bình thường.
Tuân thủ các quy định về trang phục lao động: Cần mặc trang phục bảo hộ lao động phù hợp như: găng tay, kính bảo hộ, mũ bảo hộ,... để bảo vệ bản thân khỏi các nguy hiểm tiềm ẩn.

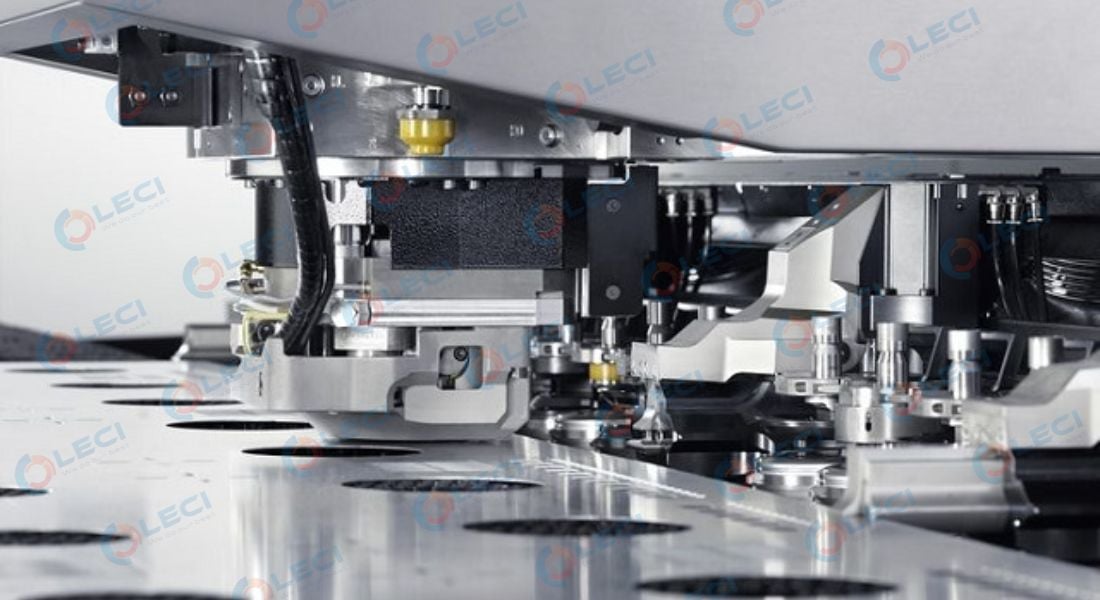

Quy tắc an toàn khi vận hành máy đột dập
Trong khi vận hành máy:
Ưu tiên sử dụng chức năng cần kéo tay: Nên sử dụng chức năng cần kéo tay thay vì bàn đạp để tăng độ chính xác và an toàn trong quá trình vận hành.
Giữ khoảng cách an toàn: Giữ khoảng cách ít nhất 680mm từ nút thao tác đến khu vực nguy hiểm (khu vực hình chiếu đứng của khuôn dập).
Không đưa tay vào khu vực làm việc: Tuyệt đối không đưa tay vào khu vực làm việc của khối trượt khi máy đột dập CNC đang hoạt động.
Chú ý tiếng ồn và rung động: Nếu phát hiện tiếng ồn hoặc rung bất thường, hãy dừng máy ngay lập tức và báo cho người có chuyên môn kiểm tra.
Làm việc theo ca hợp lý: Thời gian làm việc của một công nhân không nên vượt quá 8 tiếng mỗi ngày để tránh kiệt sức và mất tập trung, dẫn đến nguy cơ tai nạn lao động.
