Máy đo năng lượng UV UIT-0365A USHIO

Thiết kế cảm biến UV siêu mỏng

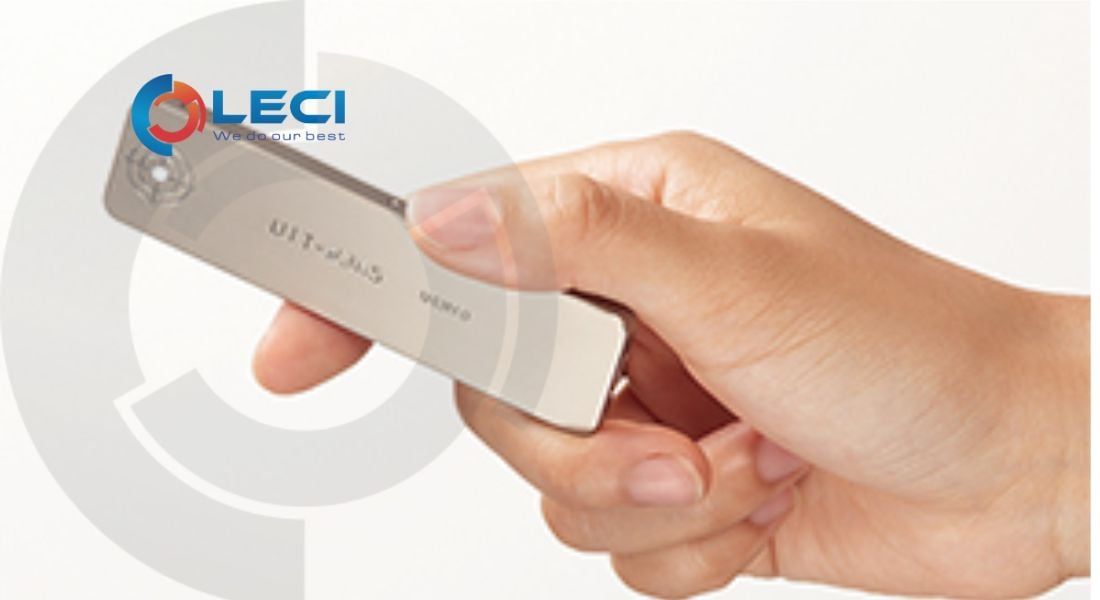

UIT-θ365 là một trong những máy đo UV mỏng nhất thế giới với độ dày chỉ 4.9 mm, thiết kế tích hợp cảm biến và bộ đo trong một khối (unibody). Thiết bị nhỏ gọn tương đương một USB flash drive, giúp dễ dàng đặt trực tiếp vào các vị trí đo có không gian hạn chế.

Hỗ trợ chế độ đo Online và Offline linh hoạt

Thiết bị cho phép lựa chọn chế độ đo trực tuyến (online) hoặc ghi dữ liệu độc lập (offline/data logging), phù hợp cho các ứng dụng đo cường độ UV tại các vị trí khó tiếp cận hoặc trong các hệ thống sản xuất cần đo trực tiếp tại vị trí vận hành.

Pin sạc tích hợp cho thời gian sử dụng lâu dài

UIT-θ365 được trang bị pin sạc tích hợp, cho phép thiết bị hoạt động nhiều lần mà không cần thay pin, đảm bảo khả năng vận hành ổn định và linh hoạt trong các môi trường sản xuất công nghiệp.

Độ chính xác cao tại bước sóng 365 nm

Cảm biến UV được thiết kế với độ sai lệch bước sóng rất nhỏ tại 365 nm, giúp đo chính xác cường độ UV i-line, phù hợp cho các ứng dụng quang học, bán dẫn và các quy trình UV curing yêu cầu độ chính xác cao.

Dễ dàng so sánh và hiệu chuẩn dữ liệu đo

Dữ liệu đo có thể được trao đổi và so sánh với các thiết bị đo UV khác, đồng thời hỗ trợ hiệu chỉnh sai số thiết bị, giúp đảm bảo độ tin cậy của kết quả đo.

Ứng dụng Android BladeNavi™

Thiết bị hỗ trợ phần mềm chuyên dụng BladeNavi™ chạy trên hệ điều hành Android, cho phép kết nối và điều khiển UIT-θ365 thông qua cổng USB. Phần mềm cung cấp các chức năng quản lý dữ liệu, phân tích kết quả đo và hỗ trợ kiểm soát cường độ UV trong quá trình sản xuất.

Đánh giá Pass / Fail giúp kiểm soát chất lượng

Thiết bị cho phép thiết lập giá trị cường độ UV tiêu chuẩn để tự động đánh giá kết quả đo theo tiêu chí Pass hoặc Fail, giúp kiểm soát chính xác cường độ UV và nâng cao chất lượng sản phẩm.

Không cần dây kết nối khi ghi dữ liệu

Trong chế độ offline hoặc data logging, thiết bị không cần dây kết nối và có thể đặt trực tiếp tại vị trí cần đo, kể cả trong các khu vực hẹp hoặc khó tiếp cận mà các máy đo UV thông thường không thể sử dụng.

Lưu trữ và quản lý dữ liệu đo

Phần mềm BladeNavi™ cho phép lưu trữ dữ liệu đo, quản lý lịch sử đo và đánh giá Pass/Fail, giúp hỗ trợ kiểm soát quy trình sản xuất và nâng cao chất lượng sản phẩm tại nhà máy.

Chế độ hoạt động: Offline mode (ghi dữ liệu), Online mode (đo trực tiếp) và Sleep mode (chế độ nghỉ).

Giao diện kết nối: Cổng Micro-USB (Type B) dùng để kết nối với máy tính hoặc thiết bị di động để truyền dữ liệu và cấp nguồn.

Nguồn điện

• Online measurement: sử dụng nguồn từ USB bus power.
  Offline measurement: sử dụng pin lithium sạc tích hợp.

Kích thước

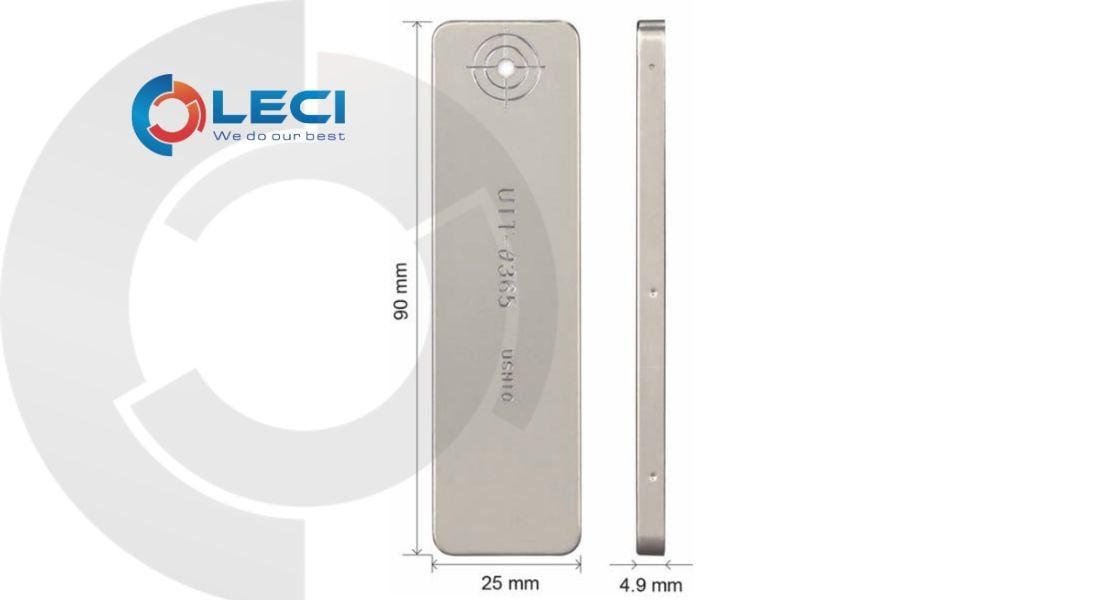

• 90 × 25 × 4.9 mm
  Chiều dài 91 mm khi thiết bị được lắp nắp bảo vệ USB.

Khối lượng: Khoảng 25 g.

Độ nhạy phổ (Spectral Sensitivity): 345 – 385 nm

Bước sóng hiệu chuẩn: 365 nm

Độ chính xác hiệu chuẩn: ±5%

Đường kính cảm biến: Ø3 mm

Độ phi tuyến (Non-linearity): Trong phạm vi ±1%

Nhiệt độ hoạt động (nhiệt độ cảm biến): 0 – 50 °C

Dải đo cường độ UV: 0 – 9999 mW/cm²

Dải đo năng lượng UV tích lũy: 0 – 11,998,800 mJ/cm²

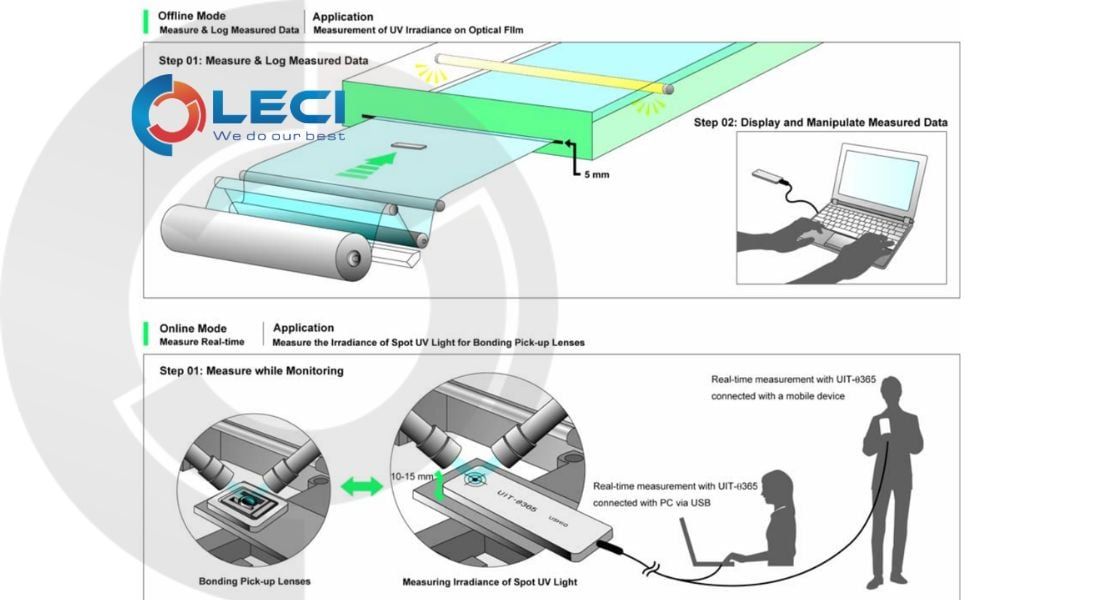

Chế độ Offline (Data Logging Mode)

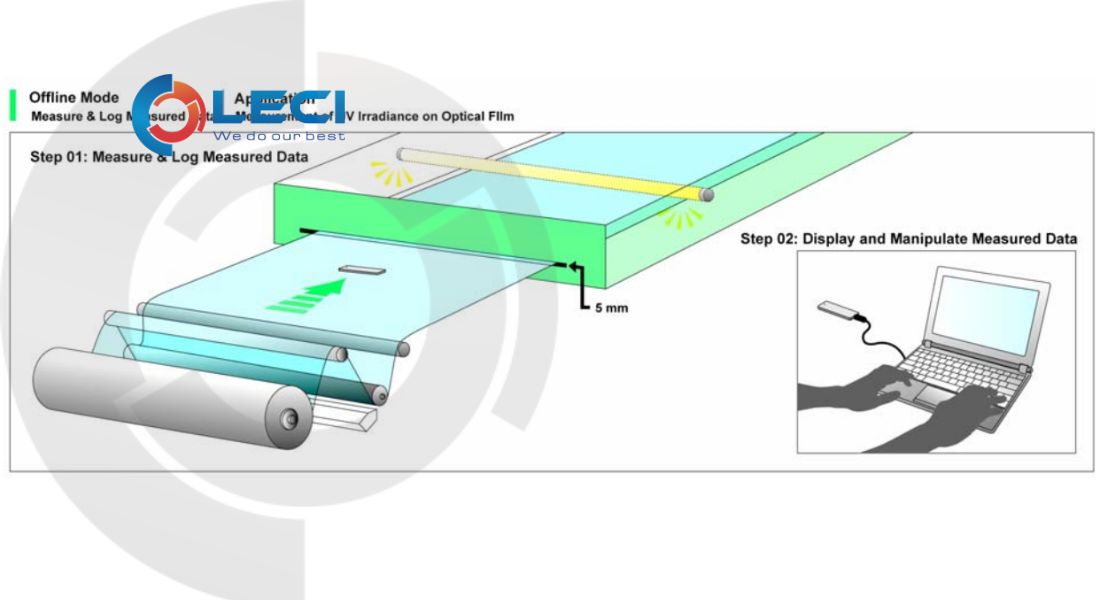

Trong chế độ offline, thiết bị UIT-θ365 được đặt trực tiếp trên bề mặt vật liệu hoặc film trong quá trình chiếu UV để ghi lại dữ liệu cường độ bức xạ. Nhờ thiết kế siêu mỏng chỉ khoảng 4.9 mm, thiết bị có thể dễ dàng đặt vào khoảng hẹp giữa nguồn UV và bề mặt vật liệu mà không làm ảnh hưởng đến quá trình sản xuất. Trong quá trình đo, thiết bị sẽ tự động ghi lại dữ liệu cường độ UV theo thời gian. Sau khi hoàn tất phép đo, thiết bị được kết nối với máy tính thông qua cổng USB để tải và phân tích dữ liệu đo.

Ứng dụng này thường được sử dụng để kiểm tra phân bố cường độ UV trên bề mặt film quang học, vật liệu điện tử hoặc các dây chuyền coating và curing UV.

Ví dụ: Đo cường độ bức xạ UV trên màng quang học

Chế độ Online (Real-time Measurement Mode)

Ở chế độ online, UIT-θ365 được kết nối trực tiếp với máy tính hoặc thiết bị di động thông qua cổng USB để đo cường độ UV theo thời gian thực. Thiết bị được đặt tại vị trí chiếu UV, ví dụ như trong các hệ thống bonding pick-up lens hoặc các hệ thống UV spot curing. Nhờ khả năng đo trực tiếp tại vị trí làm việc, người vận hành có thể theo dõi và kiểm soát cường độ UV ngay trong quá trình sản xuất.

Dữ liệu đo có thể được hiển thị và giám sát trên máy tính hoặc thiết bị di động, giúp kiểm soát ổn định cường độ UV, tối ưu quy trình curing và đảm bảo chất lượng sản phẩm trong các ứng dụng điện tử và quang học chính xác.

Ví dụ: Đo cường độ bức xạ của nguồn UV spot dùng cho quá trình gắn thấu kính quang học
