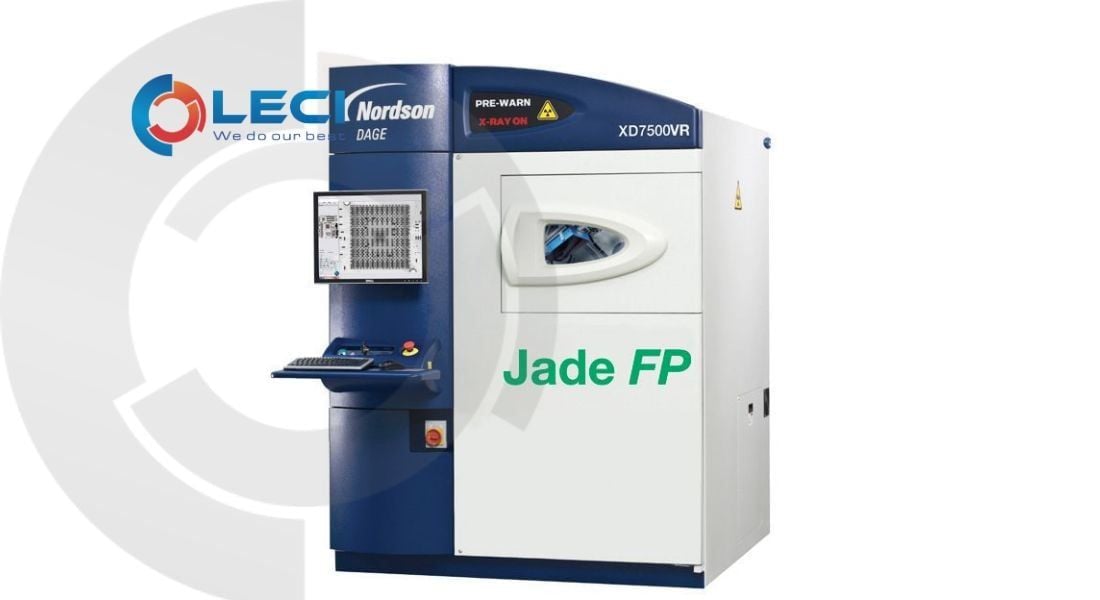

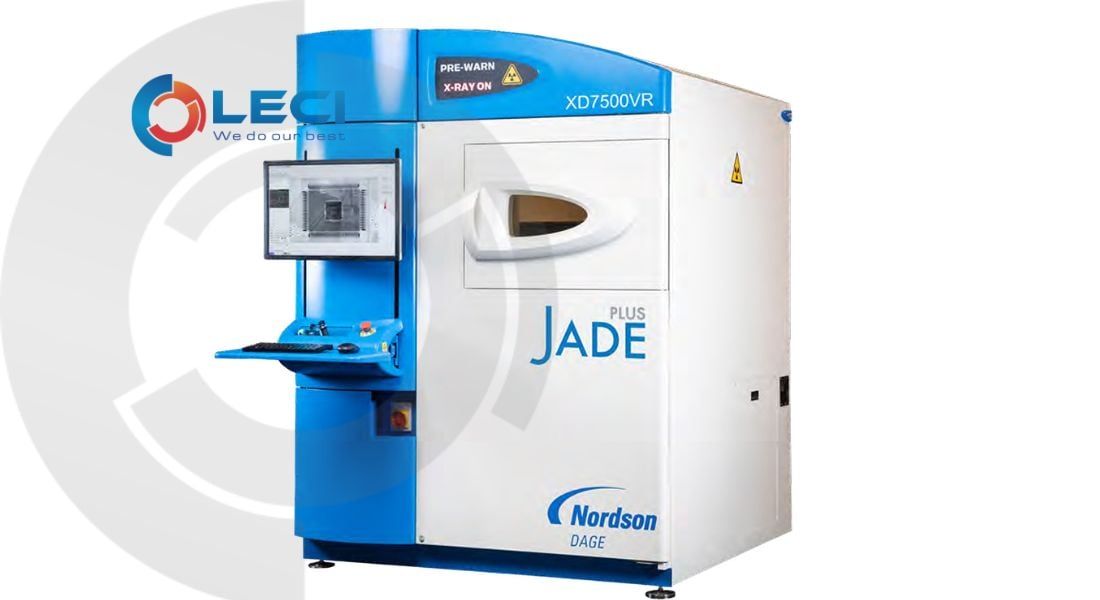

Máy kiểm tra mối hàn Jade Plus XD7500VR – Nordson

Máy kiểm tra mối hàn Jade Plus XD7500VR của Nordson là hệ thống X-Ray kiểm tra độc lập được thiết kế...

Liên hệ để biết giá

Tình trạng: Còn hàng Thương hiệu: Nordson

Mô tả sản phẩm Thông số kỹ thuật Tính năng nổi bật

Máy kiểm tra mối hàn Jade Plus XD7500VR của Nordson là hệ thống X-Ray kiểm tra độc lập được thiết kế để kiểm tra không phá hủy mối hàn, PCB/PCBA và linh kiện điện tử. Với nguồn X-Ray microfocus 160 kV và khả năng nhận biết chi tiết ở mức 0,95 µm, hệ thống cho phép quan sát các mối hàn và cấu trúc nằm bên dưới linh kiện mà AOI hoặc kiểm tra ngoại quan không thể nhìn thấy trực tiếp.

Máy kiểm tra mối hàn Jade Plus đặc biệt phù hợp cho kiểm tra BGA, QFN, PTH, phân tích void và đánh giá chất lượng mối hàn, phục vụ các bộ phận QC/QA, R&D, Process Engineering và Failure Analysis trong sản xuất điện tử.

LECI cung cấp Máy kiểm tra mối hàn Jade Plus XD7500VR – Nordson chính hãng, đáp ứng nhu cầu kiểm tra PCB/PCBA, BGA, QFN và phân tích lỗi trong sản xuất điện tử.

Bên cạnh cung cấp thiết bị, LECI hỗ trợ thay thế linh kiện, bảo trì và sửa chữa máy X-Ray, giúp khách hàng duy trì hệ thống hoạt động ổn định và giảm thời gian dừng máy trong quá trình sản xuất.

Liên hệ chúng tôi để được tư vấn chi tiết:

Trụ sở 1: Phòng 1901, Tòa nhà Saigon Trade Center, Số 37 Tôn Đức Thắng, Phường Bến Nghé, Quận 1, Thành phố Hồ Chí Minh, Việt Nam.
Trụ sở 2: Long Biên, Hà Nội
Email: sales@leci.vn
Số điện thoại: (+84) 938746286
Hotline: 02822202988
Website: lecilaser.com

Thông số kỹ thuật Jade Plus XD7500VR

Model: XD7500VR Jade Plus
Thương hiệu: Nordson DAGE
Loại máy: Máy X-Ray kiểm tra độc lập – MXI
Nguồn X-Ray: Open Transmissive X-Ray Tube
Điện áp X-Ray: 30 – 160 kV
Công suất bia (Tube Target Power): 3 W
Khả năng nhận biết chi tiết (Feature Recognition): 0,95 µm
Detector: AspireFP™ Flat Panel Detector
Độ phân giải detector: 1,33 MP
Tốc độ hình ảnh: 10 fps
Xử lý hình ảnh số: 16-bit
Vùng kiểm tra (Inspection Area): 510 × 445 mm
Độ phóng đại hệ thống: lên tới 7.500×
Góc quan sát nghiêng: 2 × 65°
Khả năng quan sát: 360° quanh điểm kiểm tra
Phần mềm: Gensys® X-Ray Inspection Software
Điều khiển: Mouse point-and-click, joystick tùy chọn
Màn hình: 24 inch WUXGA
Độ phân giải màn hình: 1920 × 1200
Kích thước máy (W × D × H): 1,45 × 1,70 × 1,97 m
Khối lượng: 1.950 kg
Khí nén: Không yêu cầu
Mức rò rỉ X-Ray: < 1 µSv/giờ
Ứng dụng: PCB/PCBA, BGA, QFN, PTH, kiểm tra mối hàn, QC/QA và Failure Analysis.

Tính năng nổi bật của Jade Plus XD7500VR

X-Ray Microfocus độ phân giải cao: khả năng nhận biết chi tiết tới 0,95 µm, hỗ trợ quan sát các mối hàn và cấu trúc nhỏ bên trong PCB/PCBA.
Nguồn X-Ray 160 kV: sử dụng Open Transmissive Tube, dải điện áp 30–160 kV, phù hợp với nhiều loại linh kiện và cụm điện tử.
Kiểm tra không phá hủy: quan sát BGA, QFN, PTH và các mối hàn bị che khuất mà không cần cắt hoặc phá hủy mẫu.
Phân tích lỗi mối hàn: hỗ trợ phát hiện và đánh giá void, solder bridge, missing ball, kích thước và độ tròn BGA solder ball, PTH solder fill.
Quan sát nghiêng tới 65°: cho phép xem mối hàn từ nhiều góc độ, hỗ trợ phân tích các cấu trúc khó đánh giá bằng ảnh X-Ray thẳng đứng.
Quan sát 360° quanh điểm kiểm tra: giữ khu vực cần phân tích trong tầm quan sát khi thay đổi góc nhìn.
Độ phóng đại lên tới 7.500×: hỗ trợ kiểm tra chi tiết các linh kiện và mối hàn kích thước nhỏ.
Flat Panel Detector: detector AspireFP 1,33 MP, xử lý hình ảnh 16-bit, hỗ trợ hình ảnh X-Ray rõ nét cho quá trình phân tích.
Công cụ đo và phân tích BGA/QFN: hỗ trợ đánh giá theo các tiêu chí liên quan đến IPC-A-610 và IPC-7095.
Hỗ trợ µCT: có thể mở rộng khả năng phân tích cấu trúc bên trong sản phẩm bằng hình ảnh 3D.
Phù hợp QC và Failure Analysis: sử dụng cho QC/QA, R&D, Process Engineering và phân tích lỗi PCB/PCBA.
