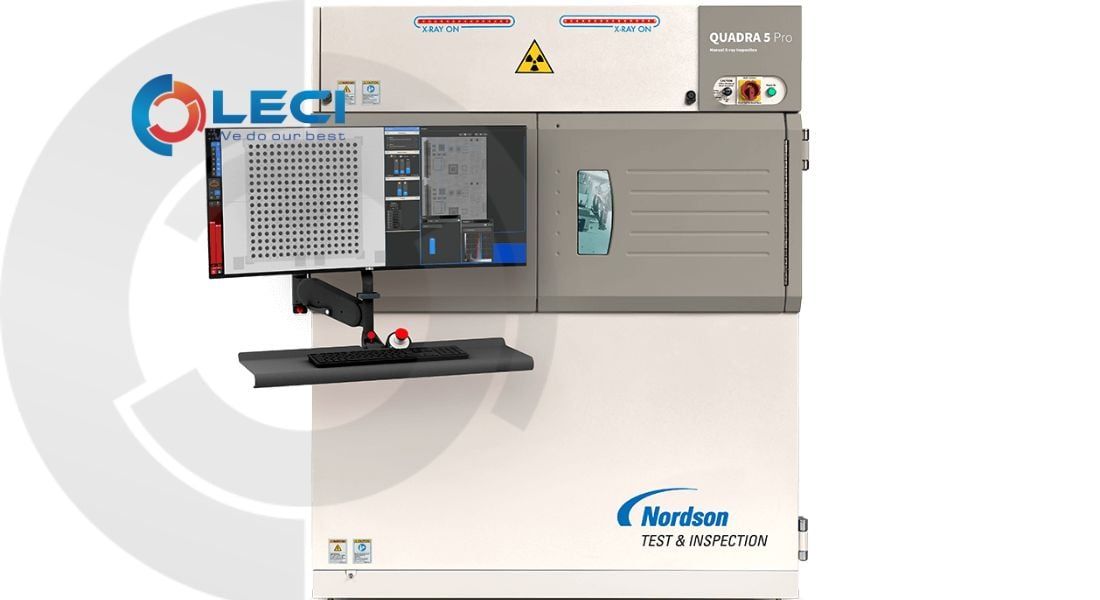

Máy kiểm tra mối hàn Nordson QUADRA 5 Pro là hệ thống X-Ray công nghiệp Microfocus thuộc nhóm máy kiểm tra độc lập MXI (Manual X-Ray Inspection), được phát triển cho kiểm tra không phá hủy PCB/PCBA, BGA, QFN, linh kiện điện tử và Power Electronics.
Với khả năng tạo ảnh X-Ray sub-micron, detector độ phân giải cao và các công nghệ phân tích 2D/3D của Nordson, QUADRA 5 Pro giúp kỹ sư quan sát các mối hàn và cấu trúc nằm bên trong hoặc phía dưới linh kiện mà AOI và phương pháp kiểm tra ngoại quan thông thường khó tiếp cận. Máy phù hợp cho QC/QA, R&D, Process Engineering và Failure Analysis trong ngành sản xuất điện tử.
Nordson QUADRA 5 Pro dùng để làm gì?
Trong PCB/PCBA hiện đại, nhiều mối hàn nằm hoàn toàn bên dưới linh kiện như BGA và QFN, khiến camera hoặc AOI không thể quan sát trực tiếp.
QUADRA 5 Pro sử dụng tia X xuyên qua sản phẩm để tạo hình ảnh cấu trúc bên trong, cho phép kỹ sư kiểm tra chất lượng mối hàn mà không cần cắt hoặc phá hủy PCB/PCBA.
Hệ thống được sử dụng để kiểm tra và phân tích các vấn đề như:
- Kiểm tra mối hàn BGA và QFN
- Phân tích void trong mối hàn
- Kiểm tra solder joint và các mối hàn bị che khuất
- Kiểm tra PCB/PCBA
- Kiểm tra Power Electronics
- Phân tích lỗi linh kiện và cấu trúc bên trong sản phẩm
- Kiểm tra mẫu trong quá trình QC/QA
- Hỗ trợ Failure Analysis
- Hỗ trợ Process Engineering tìm nguyên nhân và tối ưu quy trình sản xuất.
Công nghệ X-Ray Sub-Micron
Một trong những điểm nổi bật của QUADRA 5 Pro là chất lượng hình ảnh X-Ray ở mức sub-micron.
Hệ thống sử dụng công nghệ nguồn X-Ray của Nordson kết hợp detector 3,3 Megapixel, cho phép hiển thị hình ảnh ở độ phân giải 1:1. Nhờ đó, các chi tiết nhỏ bên trong linh kiện, PCB/PCBA và mối hàn có thể được quan sát rõ hơn để phục vụ kiểm tra và phân tích lỗi.
So với QUADRA 3 Pro với detector 1,6 MP, QUADRA 5 Pro sử dụng detector 3,3 MP và được định vị cho các yêu cầu kiểm tra, phân tích cao hơn.
Kiểm tra X-Ray 2D và phân tích 3D
QUADRA 5 Pro không chỉ phục vụ kiểm tra X-Ray 2D thông thường. Hệ thống còn hỗ trợ các công nghệ và tùy chọn phục vụ phân tích cấu trúc ba chiều.

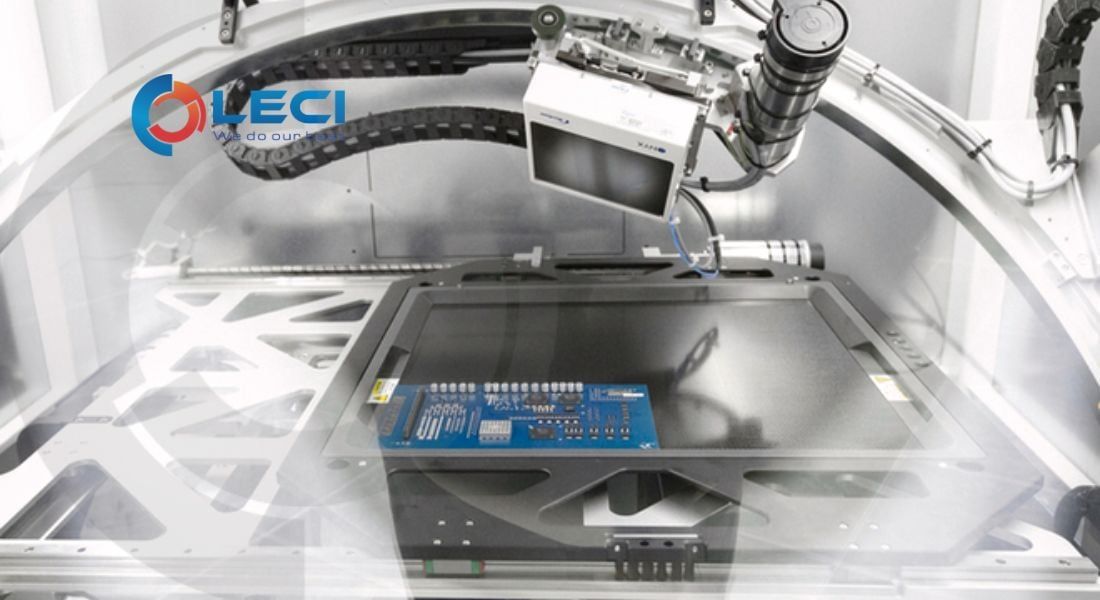

Đặc biệt, công nghệ X-Plane của Nordson cho phép tạo các lớp cắt tại khu vực cần quan sát trên PCB, giúp phân tách những cấu trúc bị chồng lên nhau trong hình ảnh X-Ray 2D mà không cần cắt phá board.
QUADRA 5 Pro cũng tương thích với µCT acquisition stage và các phụ kiện chuyên dụng, mở rộng khả năng sử dụng cho những ứng dụng cần phân tích 3D chi tiết hơn.
Phù hợp cho phân tích lỗi PCB/PCBA
QUADRA 5 Pro thuộc nhóm máy X-Ray kiểm tra độc lập (MXI). Thay vì được lắp trực tiếp trên dây chuyền SMT để kiểm tra liên tục như AXI, máy cho phép kỹ sư đưa PCB/PCBA hoặc linh kiện cần kiểm tra vào hệ thống và tập trung phân tích từng khu vực cụ thể.
Điều này đặc biệt phù hợp khi cần:
PCB/PCBA nghi ngờ lỗi → X-Ray → xác định vị trí bất thường → phân tích mối hàn/cấu trúc → tìm nguyên nhân lỗi
Nhờ khả năng kiểm tra không phá hủy, mẫu sau khi X-Ray vẫn có thể tiếp tục được sử dụng cho các bước kiểm tra và phân tích khác.
Ứng dụng của Nordson QUADRA 5 Pro
QUADRA 5 Pro phù hợp với nhiều hoạt động kiểm tra trong sản xuất điện tử như PCB/PCBA, SMT assembly, BGA/QFN inspection, Power Electronics, R&D và Failure Analysis.
Máy đặc biệt phù hợp cho:
- QC/QA: kiểm tra chất lượng PCB/PCBA và mối hàn.
- Process Engineering: phân tích defect và hỗ trợ tối ưu các công đoạn SMT/reflow.
- R&D: kiểm tra cấu trúc bên trong sản phẩm trong quá trình phát triển.
- Failure Analysis: phân tích chi tiết các sản phẩm lỗi hoặc nghi ngờ lỗi.
- Power Electronics: kiểm tra các cấu trúc và mối hàn trong linh kiện điện tử công suất.
Thông số nổi bật QUADRA 5 Pro
- Model: QUADRA 5 Pro
- Nhà sản xuất: Nordson Test & Inspection
- Loại máy: Manual X-Ray Inspection – MXI
- Phương pháp: X-Ray kiểm tra không phá hủy
- Chất lượng hình ảnh: Sub-micron
- Detector: 3,3 Megapixel
- Hiển thị detector: 1:1 pixel mapping
- Kiểm tra: 2D X-Ray
- Phân tích lớp cắt: X-Plane
- Hỗ trợ: µCT acquisition stage
- Đối tượng kiểm tra: PCB/PCBA, BGA, QFN, Power Electronics và linh kiện điện tử
- Ứng dụng: QC/QA, R&D, Process Engineering, Failure Analysis.
