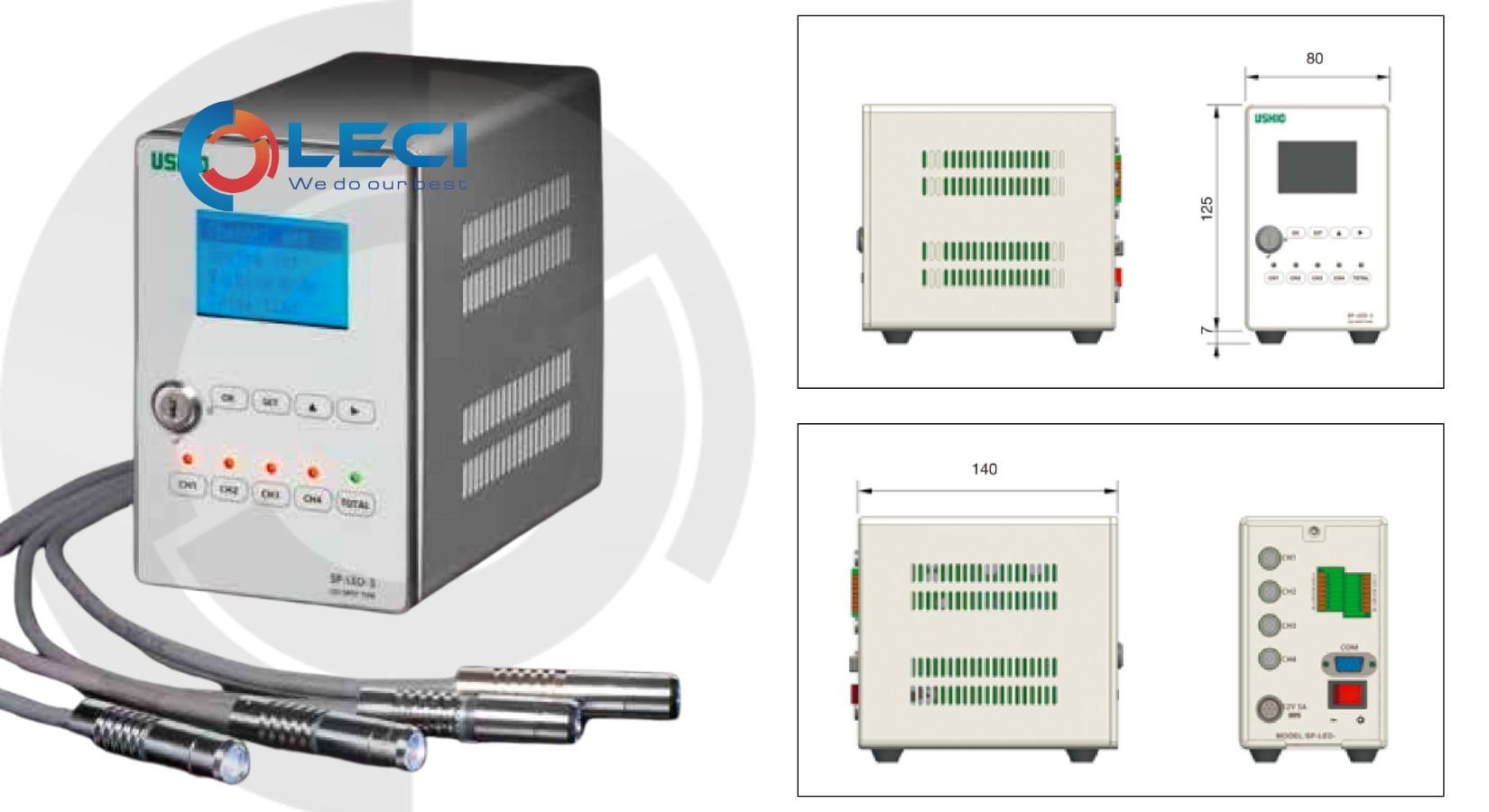

SP-LED-3 là hệ thống chiếu UV dạng điểm (UV Spot Curing) sử dụng công nghệ UV LED, được phát triển để cung cấp nguồn UV có cường độ cao và ổn định cho các ứng dụng đóng rắn chính xác. Nhờ sử dụng công nghệ LED hiện đại, thiết bị giúp tối ưu hiệu suất curing, giảm tiêu thụ năng lượng và hạn chế phát sinh nhiệt so với các hệ thống UV truyền thống. Đồng thời, tuổi thọ nguồn sáng dài và khả năng vận hành ổn định giúp hệ thống phù hợp cho các dây chuyền sản xuất công nghiệp yêu cầu độ tin cậy cao.

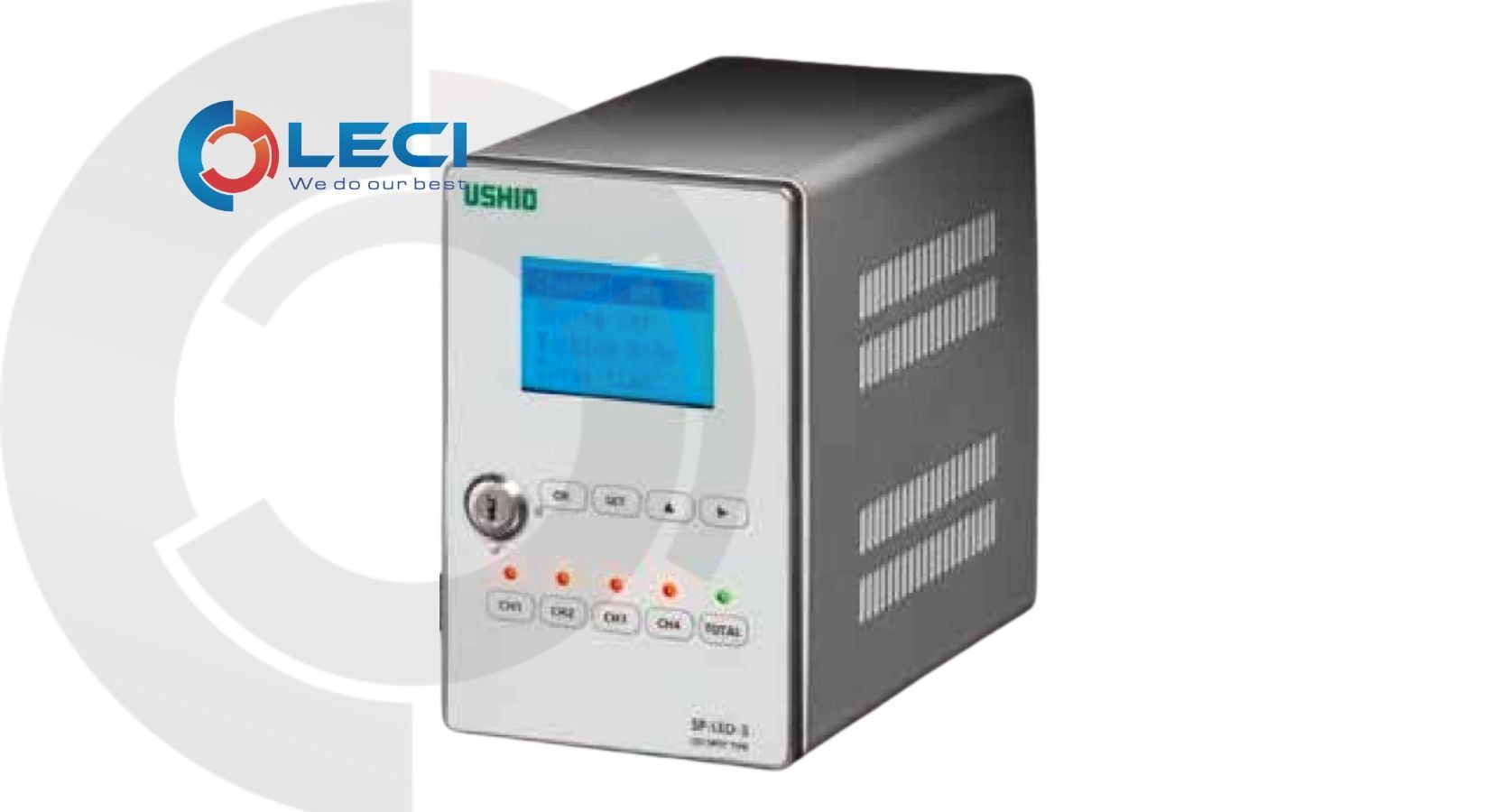

Máy UV Spot Curing SP-LED3 USHIO có thiết kế nhỏ gọn, trọng lượng nhẹ và dễ dàng tích hợp vào nhiều hệ thống sản xuất tự động. Thiết bị đặc biệt phù hợp cho các ứng dụng yêu cầu chiếu UV tập trung và độ chính xác cao như đóng rắn keo UV trong lắp ráp linh kiện điện tử, sản xuất thiết bị quang học, chế tạo cảm biến, cũng như các quy trình curing trong thiết bị y tế và công nghệ cao. Với khả năng cung cấp cường độ UV ổn định và kiểm soát chính xác thời gian chiếu, SP-LED-3 giúp nâng cao hiệu quả sản xuất và đảm bảo chất lượng sản phẩm trong các ứng dụng curing UV chuyên nghiệp.
Model UV Spot Cure SP-11 là phiên bản trước của hệ thống UV Spot Curing do USHIO phát triển. Hiện nay, USHIO đã ngừng sản xuất và cung cấp model SP-1, sản phẩm này được thay thế bằng model mới SP-LED3 với công nghệ UV LED hiện đại, hiệu suất cao và khả năng vận hành ổn định hơn.
LECI là nhà phân phối chính thức của USHIO tại Việt Nam, cung cấp đầy đủ các sản phẩm USHIO cùng dịch vụ tư vấn kỹ thuật, hiệu chuẩn thiết bị và hỗ trợ triển khai giải pháp UV cho nhà máy.
Liên hệ chúng tôi để được tư vấn chi tiết:
Trụ sở 1: Phòng 1901, Tòa nhà Saigon Trade Center, Số 37 Đường Tôn Đức Thắng, Phường Sài Gòn, Thành phố Hồ Chí Minh, Việt Nam
Model UV Spot Cure SP-11 là phiên bản trước của hệ thống UV Spot Curing do USHIO phát triển. Hiện nay, USHIO đã ngừng sản xuất và cung cấp model SP-11 và thay thế bằng model mới SP-LED3 với công nghệ UV LED hiện đại, hiệu suất cao và khả năng vận hành ổn định hơn.
Cường độ UV cao cho quá trình curing chính xác
SP-LED3 sử dụng công nghệ UV LED công suất cao, cung cấp cường độ UV ổn định giúp quá trình đóng rắn keo UV diễn ra nhanh, đồng đều và chính xác trong các ứng dụng yêu cầu độ tin cậy cao như lắp ráp linh kiện điện tử và thiết bị quang học.
Model UV Spot Cure SP-11 là phiên bản trước của hệ thống UV Spot Curing do USHIO phát triển. Hiện nay, USHIO đã ngừng sản xuất và cung cấp model SP-11 và thay thế bằng model mới SP-LED3 với công nghệ UV LED hiện đại, hiệu suất cao và khả năng vận hành ổn định hơn.
Thiết kế nhỏ gọn, dễ tích hợp vào dây chuyền sản xuất
Thiết bị có kích thước nhỏ gọn và trọng lượng nhẹ, dễ dàng lắp đặt trong các hệ thống sản xuất tự động, robot hoặc các máy lắp ráp điện tử có không gian hạn chế.
Tuổi thọ nguồn sáng LED dài
Nguồn UV LED có tuổi thọ lên tới khoảng 20.000 giờ, giúp giảm chi phí bảo trì và thay thế so với các hệ thống đèn UV truyền thống.
Điều chỉnh chính xác cường độ và thời gian chiếu
SP-LED3 cho phép điều chỉnh cường độ UV từ 0–100% với bước điều chỉnh nhỏ, đồng thời hỗ trợ cài đặt thời gian chiếu chính xác, giúp kiểm soát quá trình curing tối ưu cho từng loại vật liệu.
Tiết kiệm năng lượng và thân thiện môi trường
Công nghệ UV LED giúp giảm tiêu thụ điện năng, không phát sinh ozone và giảm lượng nhiệt phát ra, phù hợp cho các dây chuyền sản xuất công nghệ cao.
Hỗ trợ nhiều loại đầu chiếu UV
Hệ thống có thể sử dụng nhiều loại đầu chiếu với đường kính φ3, φ6, φ8 và φ10, giúp linh hoạt trong các ứng dụng curing điểm với kích thước vùng chiếu khác nhau.
Độ ổn định cao cho sản xuất công nghiệp
SP-LED3 được thiết kế cho môi trường công nghiệp với khả năng hoạt động ổn định, đảm bảo cường độ UV đồng đều trong suốt quá trình vận hành, giúp duy trì chất lượng sản phẩm trong sản xuất hàng loạt.
Bộ điều khiển chính

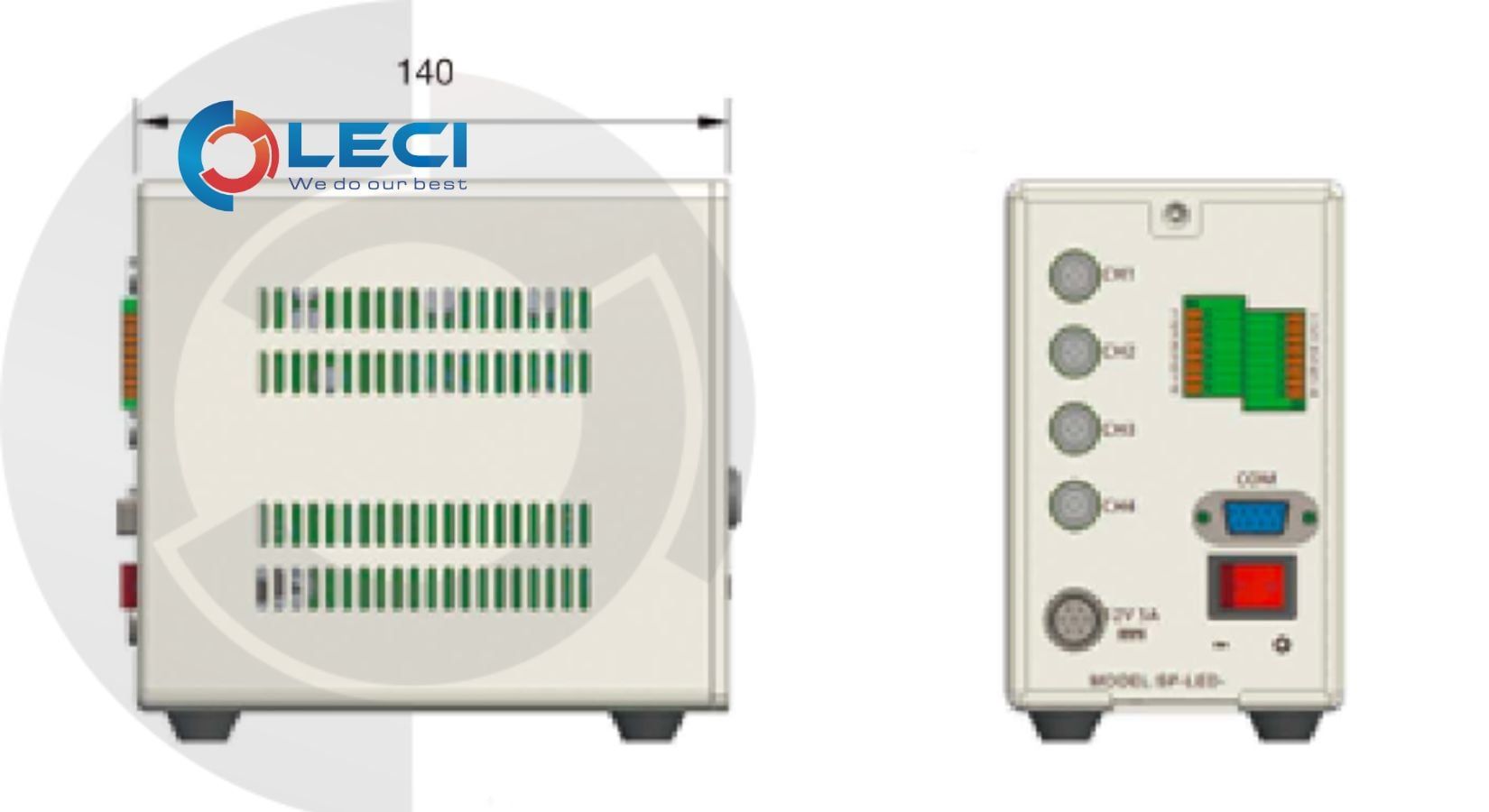

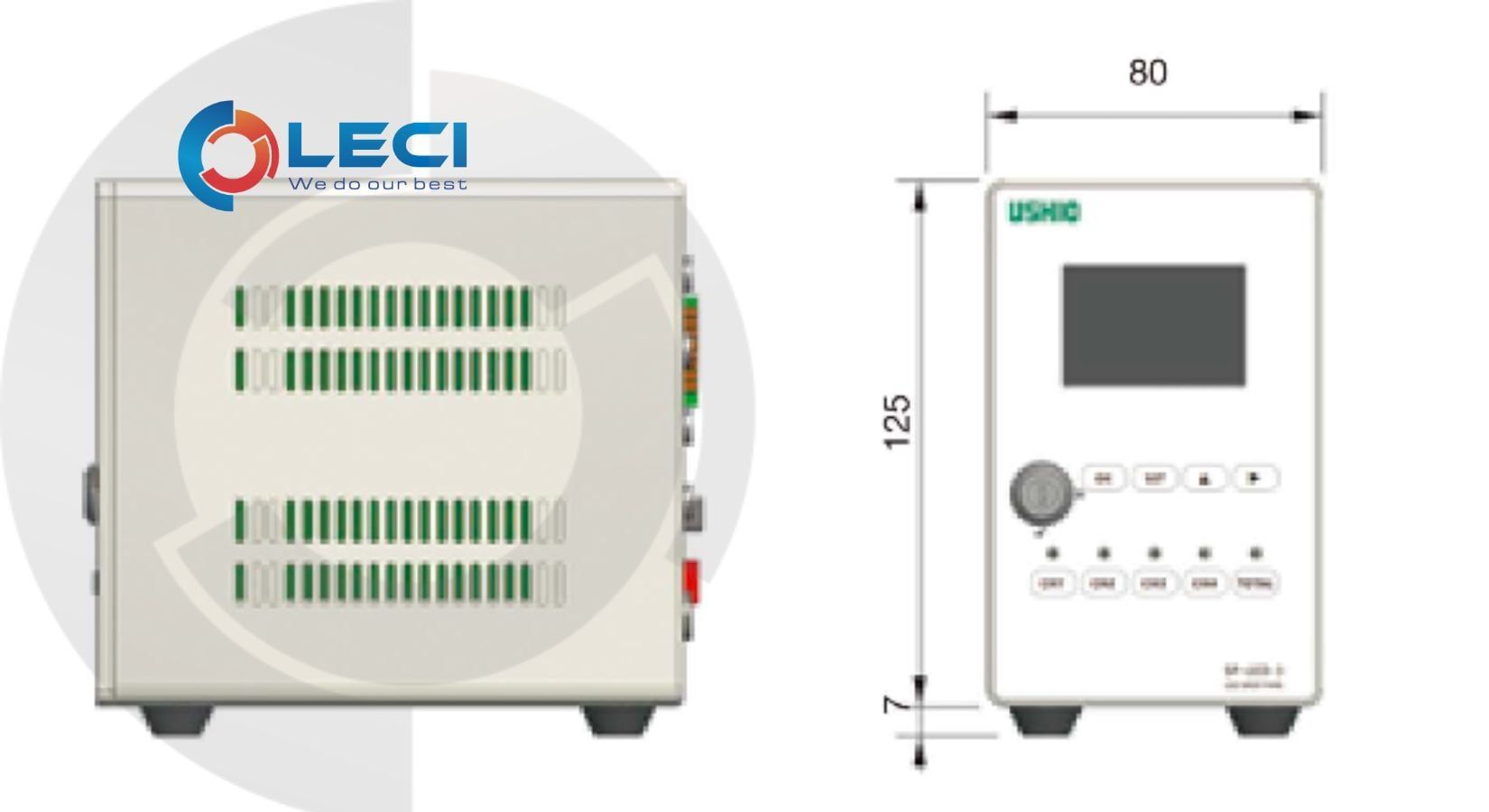

Kích thước: W80 × D148 × H132 mm
Khối lượng: 1.2 kg
Điện áp định mức 100–240 VAC ±10% 1 pha, 50/60 Hz
Công suất tiêu thụ 100% thiết lập: 37 VA (0.37 A tại AC100V)
Lưu lượng khí làm mát: 0.2 m³ / phút
Nhiệt độ môi trường hoạt động: 0 – 40 °C Độ ẩm tối đa 80 %
Điều kiện lưu trữ Nhiệt độ: -20 đến 50 °C Độ ẩm: tối đa 90 % (không ngưng tụ)
Chiều dài cáp nguồn AC: 1.5 m
Hệ thống quang học ( 4 đầu đèn UV)
Đơn vị LED: 1 bộ (4 phần tử LED / 4 kênh)
Tuổi thọ LED dự kiến: 20.000 giờ
Cường độ UV ban đầu: 12.000 mW/cm² hoặc cao hơn
Chiều dài cáp đầu chiếu UV: 2 m
Điều chỉnh cường độ UV 0% – 100% Bước điều chỉnh 1 %
Thời gian chiếu UV Cài đặt timer từ 1 đến 999 giây Bước điều chỉnh 0.1 giây
Các loại đầu chiếu UV: φ3, φ6, φ8, φ10
Giao diện tín hiệu
Left No.5: Tín hiệu 24V → Channel 1 Output
Left No.6: Tín hiệu 24V → Channel 2 Output
Left No.7: Tín hiệu 24V → Channel 3 Output
Left No.8: Tín hiệu 24V → Channel 4 Output
Right No.5 Power supply ground Chung mass với Left side pin 5-8
Right No.6: Relay common contact
Right No.7: Relay normally closed contact
Right No.8: Relay normally open contact
Khi hệ thống hoạt động bình thường: Pin 6 nối với pin 7
Khi xảy ra lỗi: Pin 6 nối với pin 8

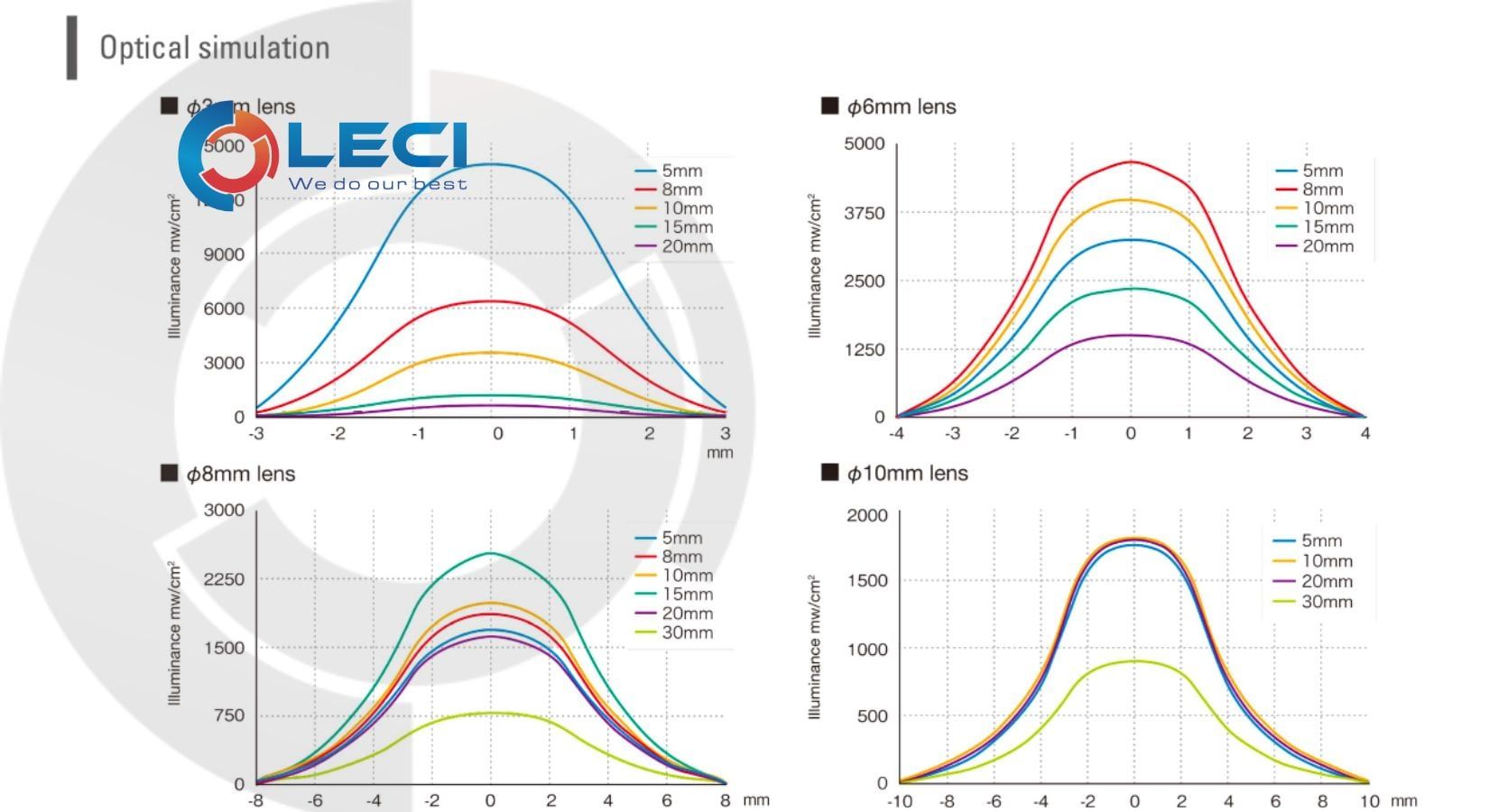

Mô phỏng quang học (Optical Simulation)
Hệ thống hỗ trợ nhiều loại đầu chiếu với đường kính khác nhau để đáp ứng các ứng dụng UV curing chính xác.
Lens φ3 mm Lens φ6 mm Lens φ8 mm Lens φ10 mm
Biểu đồ phân bố cường độ UV cho thấy khả năng tập trung năng lượng cao tại vùng chiếu, giúp tối ưu hiệu quả đóng rắn keo UV trong các ứng dụng cần độ chính xác cao.
