Máy X-Ray kiểm tra PCB/PCBA - SEAMARK X1200

Máy X-Ray kiểm tra PCB/PCBA SEAMARK X1200 là hệ thống X-Ray Microfocus công nghiệp được thiết kế để kiểm tra...

Liên hệ để biết giá

Tình trạng: Còn hàng Thương hiệu: SEAMARK

Mô tả sản phẩm Thông số Ứng dụng

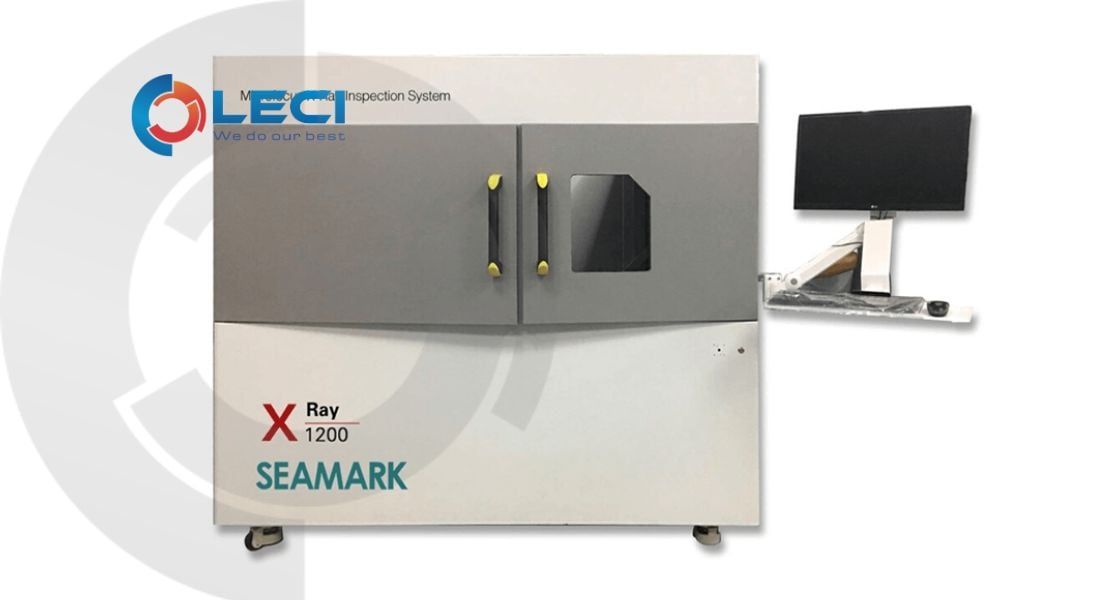

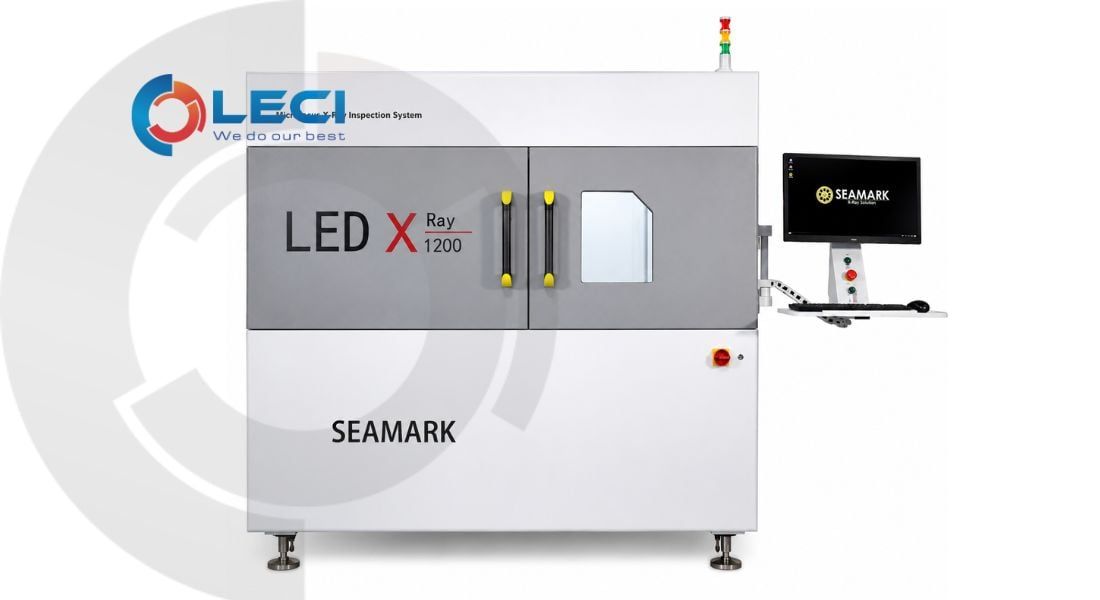

Máy X-Ray kiểm tra PCB/PCBA SEAMARK X1200 là hệ thống X-Ray Microfocus công nghiệp được thiết kế để kiểm tra không phá hủy (NDT) các bo mạch PCB/PCBA kích thước lớn, bo mạch thiết bị truyền thông 5G, LED board và các sản phẩm điện tử có diện tích kiểm tra lớn.

SEAMARK X1200 sử dụng nguồn Microfocus X-Ray kết hợp đầu dò phẳng FPD (Flat Panel Detector), cho phép quan sát cấu trúc bên trong và các mối hàn bị che khuất mà phương pháp kiểm tra quang học thông thường khó quan sát, đặc biệt tại các linh kiện như BGA và các mối hàn SMT.

Máy X-Ray kiểm tra X1200 hỗ trợ kiểm tra và phân tích các bất thường trong quá trình lắp ráp bo mạch như void trong mối hàn, solder bridge, thiếu thiếc, mối hàn không hoàn chỉnh, lệch linh kiện và các khuyết tật bên trong PCB/PCBA.

Điểm nổi bật của SEAMARK X1200 là khả năng kiểm tra sản phẩm có kích thước lên tới 1200 × 600 mm, phù hợp với các PCB khổ lớn và bo mạch dài. Hệ thống chuyển động X/Y của nguồn X-Ray và FPD cho phép bao phủ vùng kiểm tra lớn, đồng thời hỗ trợ lập trình CNC để thực hiện quy trình kiểm tra và đánh giá tự động, giúp nâng cao hiệu quả kiểm soát chất lượng trong sản xuất điện tử.

Ứng dụng máy X-Ray kiểm tra PCB/PCBA - SEAMARK X1200

Với công nghệ Microfocus X-Ray và vùng kiểm tra lớn lên tới 1200 × 600 mm, SEAMARK X1200 cho phép kiểm tra không phá hủy các cấu trúc và mối hàn bên trong bo mạch mà phương pháp kiểm tra quang học thông thường khó quan sát. Hệ thống đặc biệt phù hợp cho PCB/PCBA kích thước lớn và các sản phẩm điện tử có mật độ linh kiện cao.

Kiểm tra PCB/PCBA khổ lớn
Kiểm tra BGA và mối hàn SMT
Phân tích void, solder bridge và chất lượng mối hàn
Kiểm tra bo mạch thiết bị truyền thông 5G
Kiểm tra LED board và LED light bar kích thước lớn
Kiểm tra chất lượng và phân tích lỗi trong sản xuất điện tử

Đặc điểm nổi bật máy X-Ray kiểm tra PCB/PCBA - SEAMARK X1200

Công nghệ Microfocus X-Ray
Vùng kiểm tra lớn lên tới 1200 × 600 mm
Nguồn X-Ray 90 kV, tùy chọn 130 kV
Kích thước điểm hội tụ 5–15 μm
Đầu dò công nghiệp TFT Dynamic FPD
Độ phân giải detector 5.8 lp/mm
Ma trận detector 1536 × 1536 pixels
Hỗ trợ lập trình CNC kiểm tra tự động
Có thể tùy chỉnh theo kích thước sản phẩm
Mức rò rỉ bức xạ công bố <1 μSv/h

Máy X-Ray kiểm tra PCB/PCBA SEAMARK X1200 đặc biệt phù hợp cho các nhà máy SMT, EMS, sản xuất PCB/PCBA, thiết bị viễn thông và điện tử công nghiệp cần kiểm tra các bo mạch kích thước lớn và phát hiện những khuyết tật bên trong mà AOI hoặc kiểm tra ngoại quan khó quan sát.

Liên hệ chúng tôi để được tư vấn chi tiết:

Trụ sở 1: Phòng 1901, Tòa nhà Saigon Trade Center, Số 37 Tôn Đức Thắng, Phường Bến Nghé, Quận 1, Thành phố Hồ Chí Minh, Việt Nam.
Trụ sở 2: Long Biên, Hà Nội
Email: sales@leci.vn
Số điện thoại: (+84) 938746286
Hotline: 02822202988
Website: lecilaser.com

Thông số kỹ thuật SEAMARK X1200

Nguồn X-Ray

Loại nguồn X-Ray: Sealed Micro-Focus X-Ray Tube
Điện áp X-Ray: 90 kV, tùy chọn 130 kV
Dải điện áp hoạt động: 40–90 kV / 130 kV
Dòng X-Ray tối đa: 200 μA / 300 μA
Công suất đầu ra tối đa: 8 W / 39 W
Kích thước điểm hội tụ (Focal Spot): 5–15 μm

Đầu dò X-Ray

Loại đầu dò: TFT Industrial Dynamic FPD (Flat Panel Detector)
Ma trận điểm ảnh: 1536 × 1536 pixels
Vùng quan sát (FOV): 130 × 130 mm
Độ phân giải: 5.8 lp/mm
Tốc độ khung hình: 20 fps
Chuyển đổi A/D: 16 bit

Khả năng kiểm tra

Kích thước mẫu kiểm tra tối đa: 1200 × 600 mm
Chuyển động kiểm tra: Nguồn X-Ray và FPD di chuyển theo trục X/Y
Hỗ trợ lập trình CNC kiểm tra tự động
Hỗ trợ kiểm tra và đánh giá tự động theo chương trình cài đặt

Thông số hệ thống

Hệ điều hành: Windows 7 / Windows 10 64-bit
Máy tính điều khiển: Industrial PC
Nguồn điện: 220 V / 10 A hoặc 110 V / 15 A, 50–60 Hz
Kích thước máy: 2040 × 1280 × 1870 mm
Khối lượng: khoảng 2.350 kg
Mức rò rỉ tia X: < 1 μSv/h

Lưu ý: Cấu hình nguồn 90 kV và 130 kV có thông số dòng và công suất khác nhau, vì vậy khi báo giá nên xác nhận cấu hình X-Ray cụ thể với LECI

Với công nghệ Microfocus X-Ray và vùng kiểm tra lớn lên tới 1200 × 600 mm, SEAMARK X1200 được thiết kế cho việc kiểm tra không phá hủy các bo mạch và sản phẩm điện tử kích thước lớn. Máy đặc biệt phù hợp với các vị trí hoặc mối hàn nằm khuất mà phương pháp kiểm tra quang học thông thường khó quan sát. SEAMARK xác định X1200 chuyên cho large PCB, bo mạch truyền thông 5G và LED light bar.

Kiểm tra PCB/PCBA khổ lớn: kiểm tra bo mạch có kích thước lên tới 1200 × 600 mm.
Kiểm tra BGA và mối hàn SMT: quan sát các mối hàn nằm bên dưới linh kiện mà kiểm tra ngoại quan khó tiếp cận.
Kiểm tra lỗi mối hàn: hỗ trợ phân tích các bất thường như void, thiếu thiếc, solder bridge và các vấn đề về chất lượng mối hàn.
Kiểm tra bo mạch thiết bị truyền thông 5G: phù hợp với các motherboard/PCBA kích thước lớn sử dụng trong thiết bị viễn thông.
Kiểm tra LED Board và LED Light Bar: đặc biệt phù hợp với các bo LED dài hoặc có diện tích lớn.
Kiểm soát chất lượng sản xuất điện tử: sử dụng trong các nhà máy SMT/EMS để kiểm tra mẫu, xác minh chất lượng lắp ráp và hỗ trợ phân tích lỗi.
Kiểm tra tự động theo chương trình: hỗ trợ lập trình CNC để thiết lập vị trí kiểm tra và thực hiện kiểm tra, đánh giá tự động trên board kích thước lớn.
