Súng hàn Laser

LECI là đơn vị cung cấp đa dạng các dòng súng hàn laser (laser welding heads) phù hợp với nhiều ứng dụng công nghiệp hiện đại. Sản phẩm của chúng tôi bao gồm các model tiêu chuẩn và công suất khác nhau như WSX, Raytools, Qilin, BOCi, BOCHU, SUP, HR laser, Ospri, Hawei, BOYA, Chuangxin…

Súng hàn Laser

Súng hàn Laser (Laser Welding Head) là bộ phận quan trọng trong hệ thống hàn laser, có nhiệm vụ dẫn hướng, điều khiển và tập trung tia laser vào vùng hàn để tạo ra mối hàn chính xác, sạch và có độ bền cao. Đây là thiết bị quyết định trực tiếp đến hiệu suất hàn, độ sâu ngấu, độ ổn định của tia, cũng như chất lượng bề mặt mối hàn.

Bên trong súng hàn laser bao gồm các thành phần quang học như thấu kính chuẩn trực, thấu kính hội tụ, thấu kính bảo vệ, gương phản xạ, cùng hệ thống kênh dẫn khí bảo vệ, cảm biến và module điều khiển. Nhờ thiết kế này, súng hàn có khả năng tập trung năng lượng laser vào điểm nhỏ, giảm bắn tóe, giảm biến dạng nhiệt và phù hợp với các ứng dụng hàn kim loại từ mỏng đến dày.

Các dòng súng hàn laser mà LECI cung cấp hướng đến mọi nhu cầu: từ hàn tốc độ cao, hàn kết cấu, hàn chính xác, đến hàn vật liệu mỏng – dày trong các ngành như ô tô, điện tử, tủ bảng điện, và gia công kim loại tấm. Mỗi sản phẩm đều được kiểm định kỹ thuật, đảm bảo tích hợp dễ dàng vào hệ thống laser hiện có, hoạt động ổn định và bền bỉ trong môi trường sản xuất công nghiệp.

Các hãng súng hàn mà LECI phân phối gồm WSX, Raytools, Qilin, OSPRI, BOCI, SUP, BOYA, Chuangxin (CX),...

Mô tả súng hàn Laser

Với kinh nghiệm hơn 13 năm trong lĩnh vực laser, LECI không chỉ cung cấp thiết bị mà còn mang đến giải pháp toàn diện từ tư vấn lựa chọn súng hàn phù hợp, tối ưu hiệu suất vận hành, đến hỗ trợ kỹ thuật và bảo trì – sửa chữa chuyên nghiệp. LECI cam kết đồng hành cùng khách hàng trong suốt quá trình sử dụng, với dịch vụ tư vấn kỹ thuật nhanh chóng, cung cấp phụ kiện thay thế chính hãng và giải pháp hỗ trợ tối ưu nhất cho các dòng súng hàn laser.

>> Xem thêm: Linh kiện laser

Cấu tạo súng hàn Laser

Tùy theo từng dòng súng hàn và chức năng chuyên biệt, cấu tạo của mỗi loại sẽ có sự khác biệt nhất định. Một súng hàn laser tiêu chuẩn được thiết kế từ nhiều cụm quang học – cơ khí – điện tử nhằm đảm bảo khả năng hội tụ tia laser chính xác, phân phối khí bảo vệ ổn định và hỗ trợ cấp dây (nếu có).

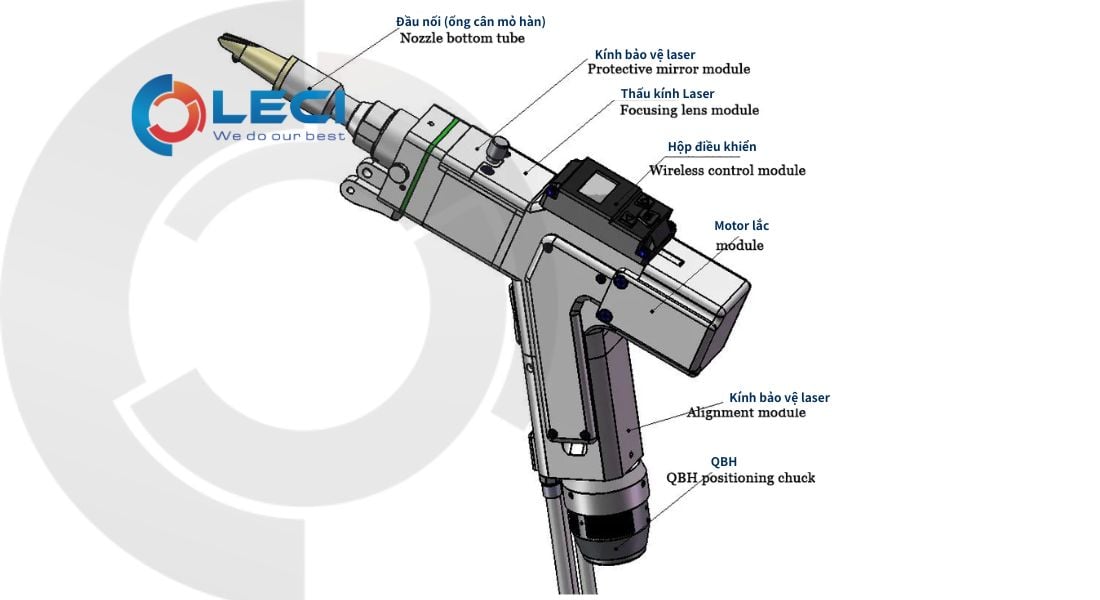

Cấu tạo cơ bản của súng hàn laser

Các bộ phận chính bao gồm:

1. Cụm quang học (Optical Assembly)

• Collimating Lens – Thấu kính chuẩn trực: Biến chùm tia phân kỳ từ nguồn laser thành chùm tia song song trước khi đi vào thấu kính hội tụ.
• Focusing Lens – Thấu kính hội tụ: Tập trung tia laser vào điểm hội tụ nhỏ nhằm tạo mật độ năng lượng cao cho quá trình hàn.
• Reflector Lens: Bộ thấu kính phản xạ dùng để điều chỉnh hướng tia laser qua hệ quang.
• Protective Lenses: Kính bảo vệ 1 & 2 dùng để chắn bụi, xỉ, bắn tóe kim loại, đảm bảo thấu kính chính luôn sạch và ổn định.

2. Cụm phản xạ & điều khiển chùm tia

• Reflecting Seat: Giá đỡ của thấu kính phản xạ, giúp cố định và giữ chính xác góc phản xạ của tia.
• Galvanometer Motor: Động cơ gương quét giúp điều chỉnh hướng hoặc biên độ của chùm tia laser (áp dụng cho hàn dao động).

3. Cụm tay cầm & thân súng (Body & Handle)

• Collimating Handle: Tay cầm chứa thấu kính chuẩn trực, giúp cố định hệ quang trong quá trình vận hành.
• Insulating Board: Tấm cách điện bảo vệ người dùng khỏi dòng rò hoặc nhiệt độ cao.
• Switch Button: Nút bấm kích hoạt quá trình hàn.

4. Cụm đầu hàn (Welding Head Assembly)

• Direct Head: Đầu kết nối giữa hệ quang và vùng phun khí – hàn.
• QBH Joint: Chuẩn kết nối quang tiêu chuẩn cho các nguồn laser fiber (QBH interface).
• Nozzle – Bép hàn: Định hướng tia laser và khí bảo vệ, giúp tạo đường hàn ổn định và sạch.
• Brass Tip with Flat Angle: Đầu phun bằng đồng dùng cho hàn dây hoặc ứng dụng đặc biệt.

5. Hệ thống cấp dây (Wire Feeding System)

• (Chỉ xuất hiện trên súng hàn có chức năng bù dây – wire feeding)
• Wire Guide: Ống dẫn dây hàn.
• Wire Guide Tube: Ống bảo vệ dây hàn.
• Wire Feed Support: Giá đỡ bộ cấp dây, đảm bảo dây đi đúng hướng và ổn định.
• Connecting Piece: Khớp nối giữa bộ cấp dây và đầu súng.

6. Bộ theo dõi nhiệt độ

• Temperature Measuring Plate: Tấm cảm biến theo dõi nhiệt độ, giúp kiểm soát an toàn và bảo vệ thấu kính, bộ phận quang học.

7. Motor Cover

• Vỏ bảo vệ động cơ galvanometer và các linh kiện điện tử khỏi bụi, xỉ hàn và môi trường làm việc.

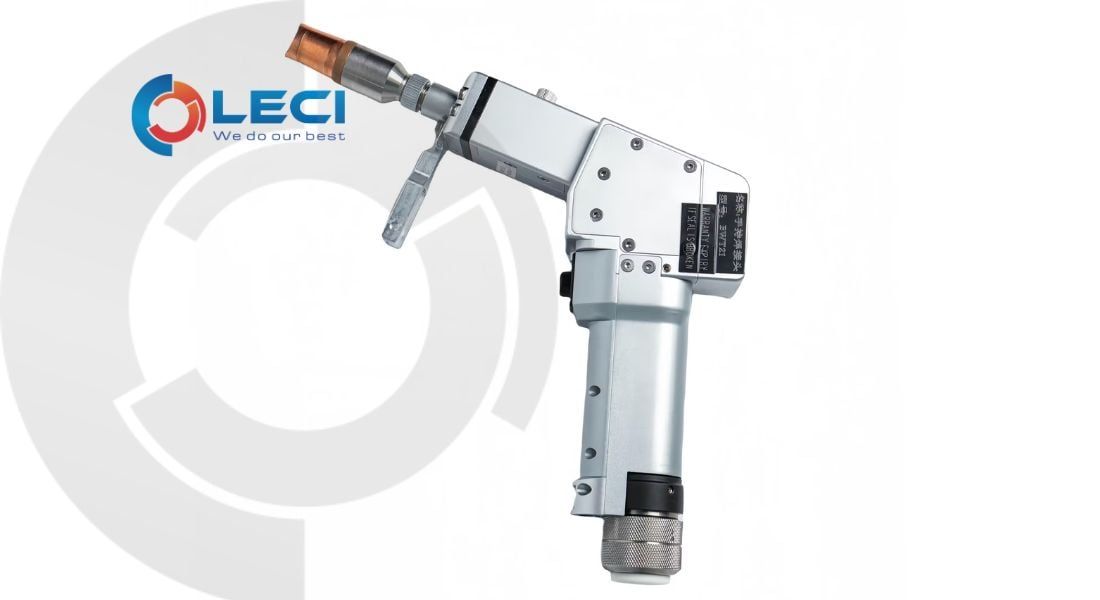

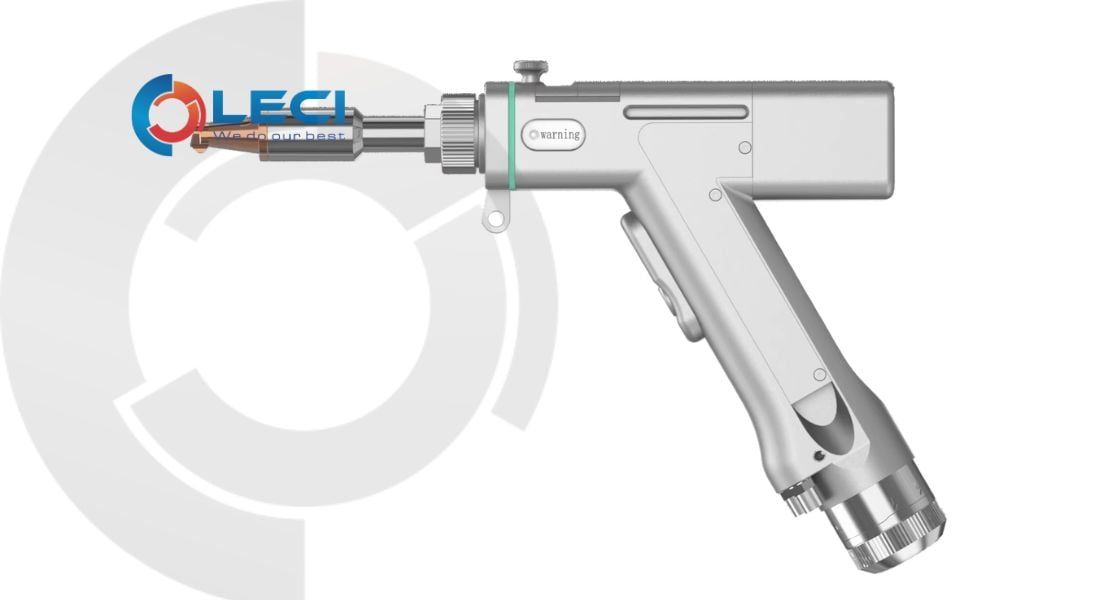

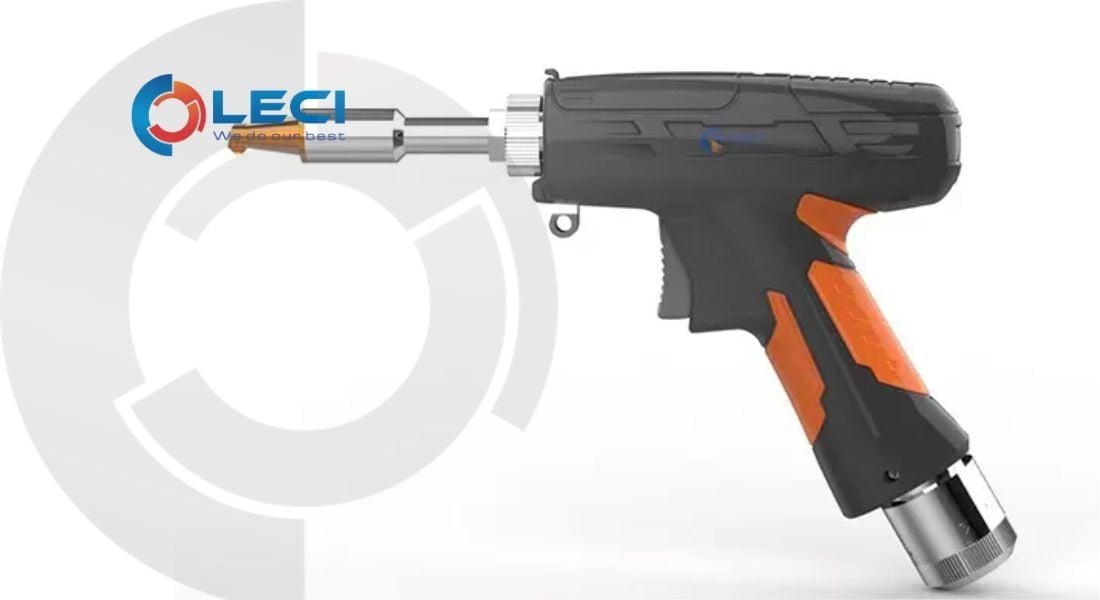

Một số súng hàn thông dụng
